Paslanmaz Unf Perde Geçiş Nipelleri - Pgn
Teknik özellikler ve kullanım alanları

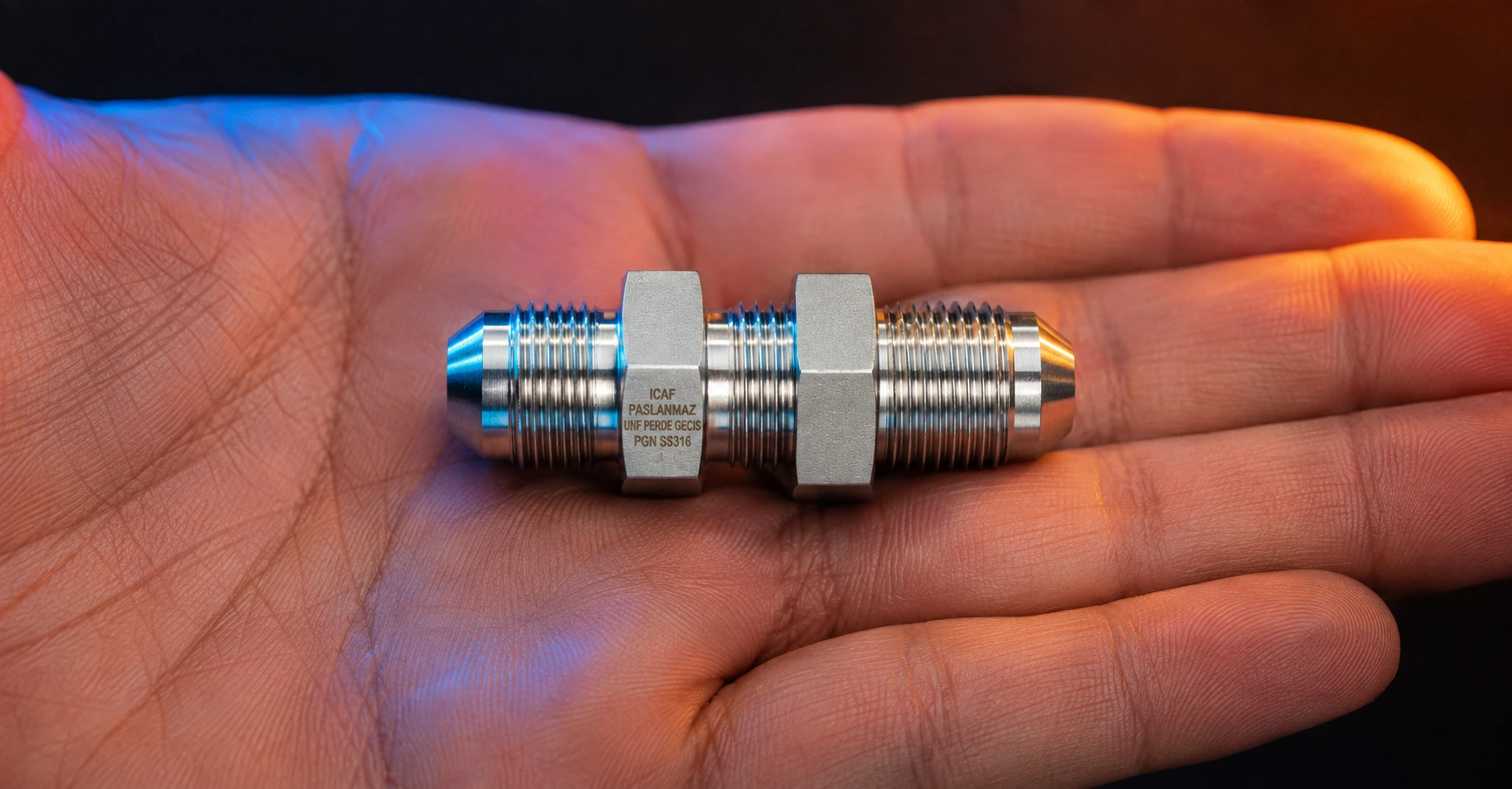

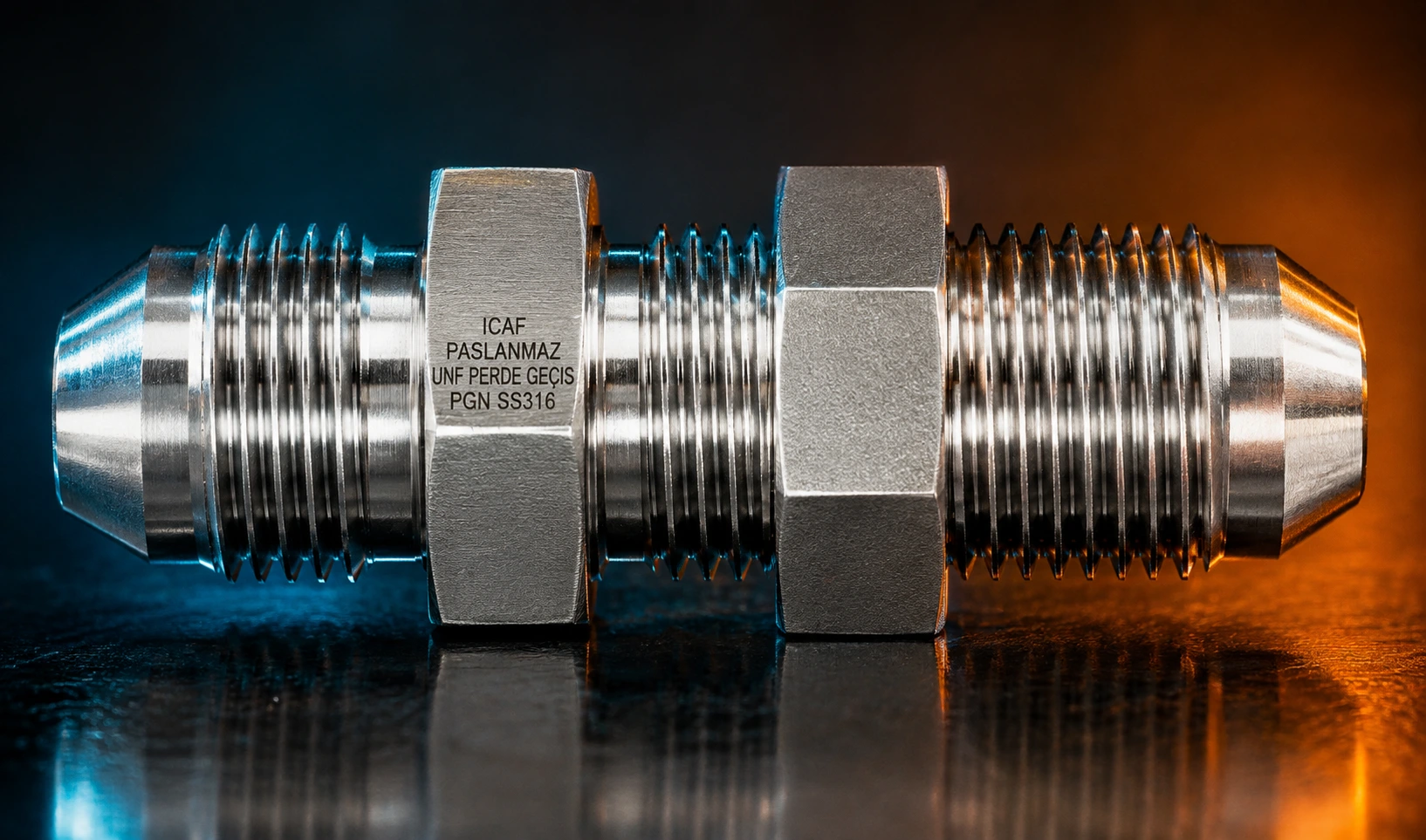

Paslanmaz UNF Perde Geçiş Nipelleri (Pgn / Bulkhead Union), Amerikan normu inç bazlı hidrolik sistemlerde, hortum gruplarında ve enstrümantasyon şebekelerinde hatların gemi bölme perdeleri (bulkhead), tank sacları veya pano yüzeyleri üzerinden güvenli, düz ve sızdırmaz şekilde karşı tarafa geçirilmesi amacıyla geliştirilmiştir. Monoblok SS316L (AISI 316L) paslanmaz çelikten üretilen uzatılmış diş boyu ve kontra somun kilit yapısı, ekstrem mekanik titreşimler altında sızdırmazlığı garanti eder.
SS316L Teknik Özellikler (Technical Specifications)
| Malzeme Kalitesi | AISI 316L / EN 1.4404 / SS316L (Marine Grade) |
| Diş Standart Normu | ASME B1.1 standardına uygun ince hatlı Amerikan diş (UNF Erkek) |
| Sızdırmazlık Normu | SAE J514 / ISO 8434-2 uyumlu JIC 37° dış konik havşa bağlantı |
| Basınç Sınıfı | PN 250 Bar / PN 350 Bar / PN 420 Bar (Ölçüye göre değişken ağır hizmet) |
Ürün Ölçü Tablosu (Product Dimensions Table)
| UNF Erkek Diş Ölçüsü | Uyumlu JIC Hortum/Boru Çapı | Maksimum Perde Kalınlığı | Anahtar Ağzı (Hex) | Ağırlık (gr) |
|---|---|---|---|---|
| 7/16" - 20 UNF | 1/4" JIC Tube | 14 mm | 17 mm | 52 gr |
| 1/2" - 20 UNF | 5/16" JIC Tube | 14 mm | 19 mm | 65 gr |
| 9/16" - 18 UNF | 3/8" JIC Tube | 14 mm | 22 mm | 84 gr |
| 3/4" - 16 UNF | 1/2" JIC Tube | 14 mm | 27 mm | 138 gr |
| 7/8" - 14 UNF | 5/8" JIC Tube | 14 mm | 32 mm | 210 gr |
| 1-1/16" - 12 UN | 3/4" JIC Tube | 14 mm | 38 mm | 315 gr |
| 1-5/16" - 12 UN | 1" JIC Tube | 14 mm | 46 mm | 460 gr |
Kullanım Alanları (Applications)
- Amerika menşeili hidrolik sistemler, güç üniteleri ve hortum bölme geçişleri
- Gemi güverte üstü vinç mekanizmaları, sondaj kuleleri ve ağır lojistik kabin duvarları
- Manometre kontrol panelleri, hidrolik yön kontrol valfleri ve test standı sac geçişleri
- Korozyon yükü yüksek açık deniz (offshore) otomasyon ve enstrümantasyon şebekeleri
Amerikan Standartlı Hidrolik Hatlarda Düz UNF Perde Geçiş Adaptörleri ve Metal-Metal Sızdırmazlık Teknolojisi
Uluslararası denizcilik ve offshore platform mühendisliğinde, Amerikan menşeili (SAE/SAE) hidrolik donanımların ve inç ölçülü hortum gruplarının tank çeperleri veya pano sacları üzerinden geçirilmesi sıklıkla karşılaşılan bir mühendislik senaryosudur. Sürekli mekanik titreşimlerin barındığı makine daireleri veya açık güverte üstü lokasyonlarda, boru ve hortum hatlarının saca sürtünerek deforme olmasını engellemek amacıyla tasarlanan Paslanmaz UNF Perde Geçiş Nipelleri (Pgn), sacın her iki tarafındaki eksenel sızdırmazlık bütünlüğünü hatasız şekilde korurlar.
Kontra Somun Kilit Mekanizması ve JIC 37° Konik Bağlantı Yapısı

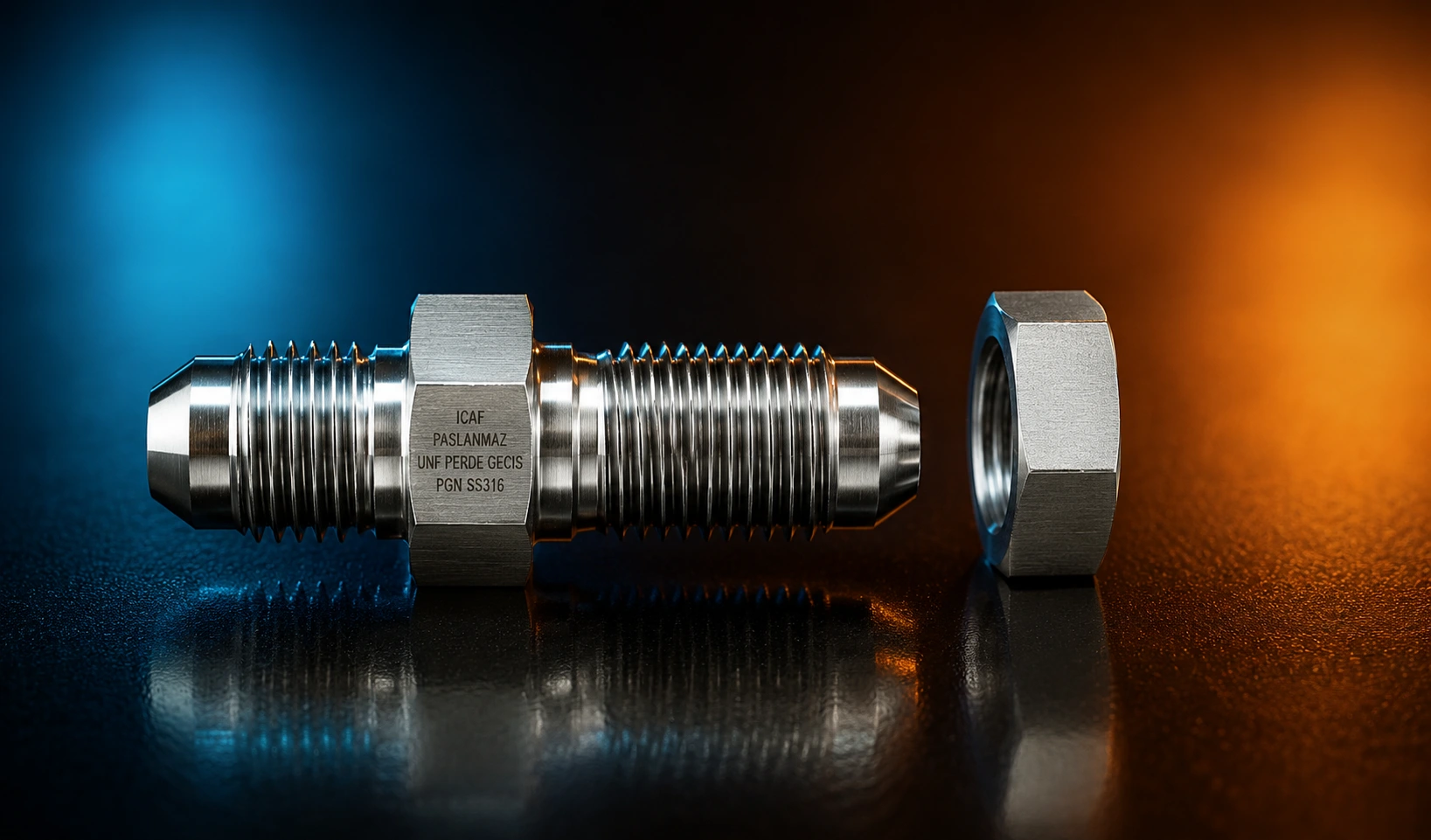

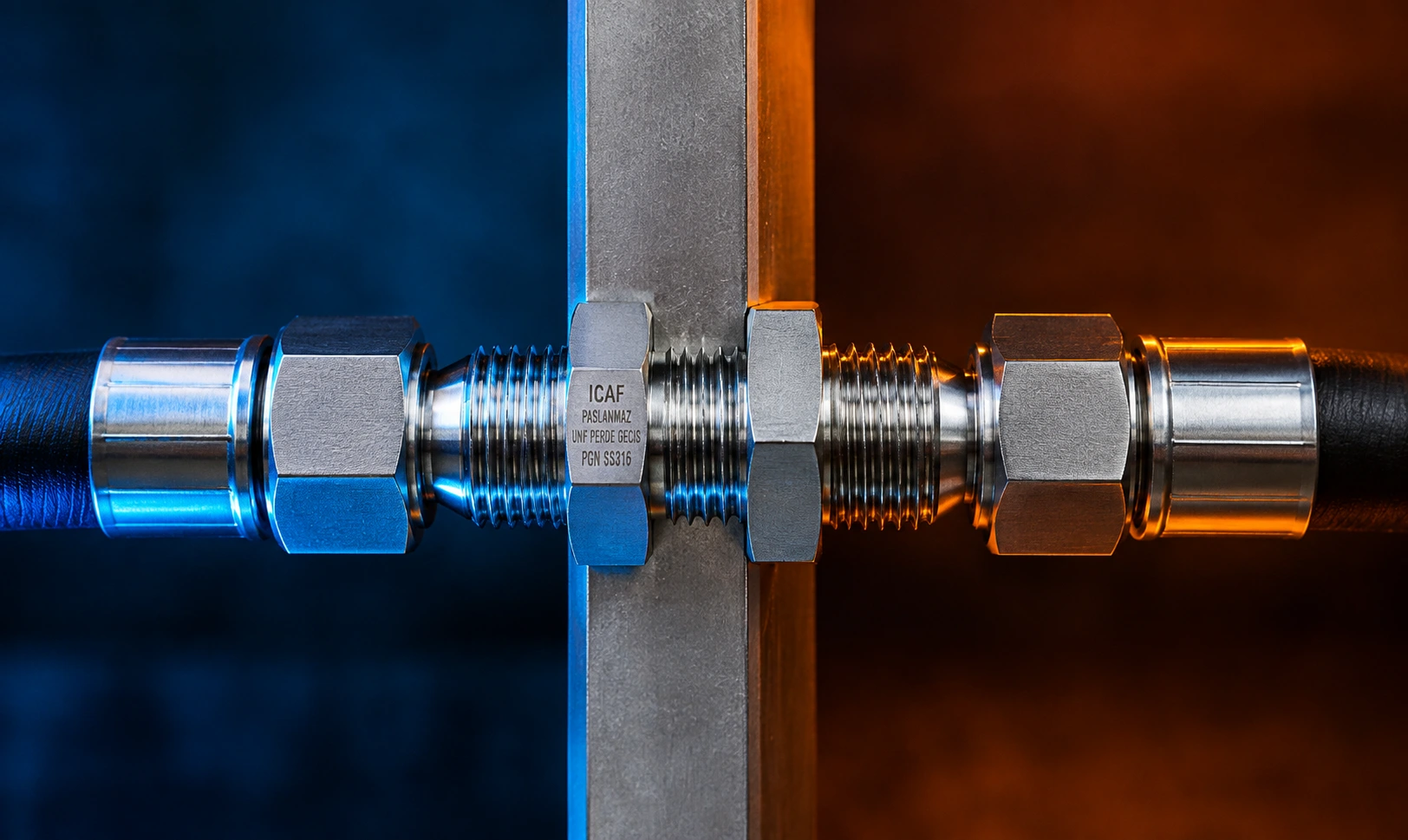

Bu düz perde geçiş nipel modelinin yapısal bütünlüğü, elastomer contalara ihtiyaç duymadan yüksek işletme basınçları altında sızdırmazlığı koruyabilmesidir. Gövde üzerindeki uzatılmış erkek diş yapısı pano sacından geçirildikten sonra, arka taraftan mukavemetli bir kontra somun (locknut) ile sac yüzeyine kilitlenir. Bu mekanik presleme, boru hattına binen harici gerilimleri doğrudan sac gövdesine aktararak sızdırmazlık yüzeylerinin ayarını korur. SAE J514 standardına uygun olarak her iki uçta yer alan 37 derecelik dış konik havşa, elastomerik conta yırtılmalarına bağlı yağ kaçaklarını tamamen engelleyerek 420 Bar'a varan basınçlarda sıfır sızıntı performansı ortaya koyar.
Ağır Marine Ortamlarda Neden AISI 316L (SS316L) Alaşımı Kullanılmalıdır?
Gemi güverte üstü yüksek basınç hatları, açık deniz atmosferi, sürekli tuz spreyi ve yoğun korozif yüklere maruz kalır. ICAF kalitesiyle monoblok paslanmaz çelikten CNC tezgahlarında mikron hassasiyetle işlenen UNF perde geçiş nipellerimiz, pürüzsüz iç ve dış yüzey kalitesine sahiptir. AISI 316L alaşımının yapısındaki molibden (Mo) bileşeni, klorür iyonlarının neden olduğu piting (karıncalanma) korozyonunu bloke eder. Düşük karbon (L) sınıfı paslanmaz çelik yapısı ise, Amerikan hidrolik sistemlerinin yüksek torklama gereksinimleri altında dahi diş kapma, ezilme ve soğuk kaynak (galling) risklerini sıfıra indirerek sistemin geminin ömrü boyunca güvenle sökülüp takılabilmesini sağlar.
