Paslanmaz Npt - Unf Ara Nipeller
Teknik özellikler ve kullanım alanları

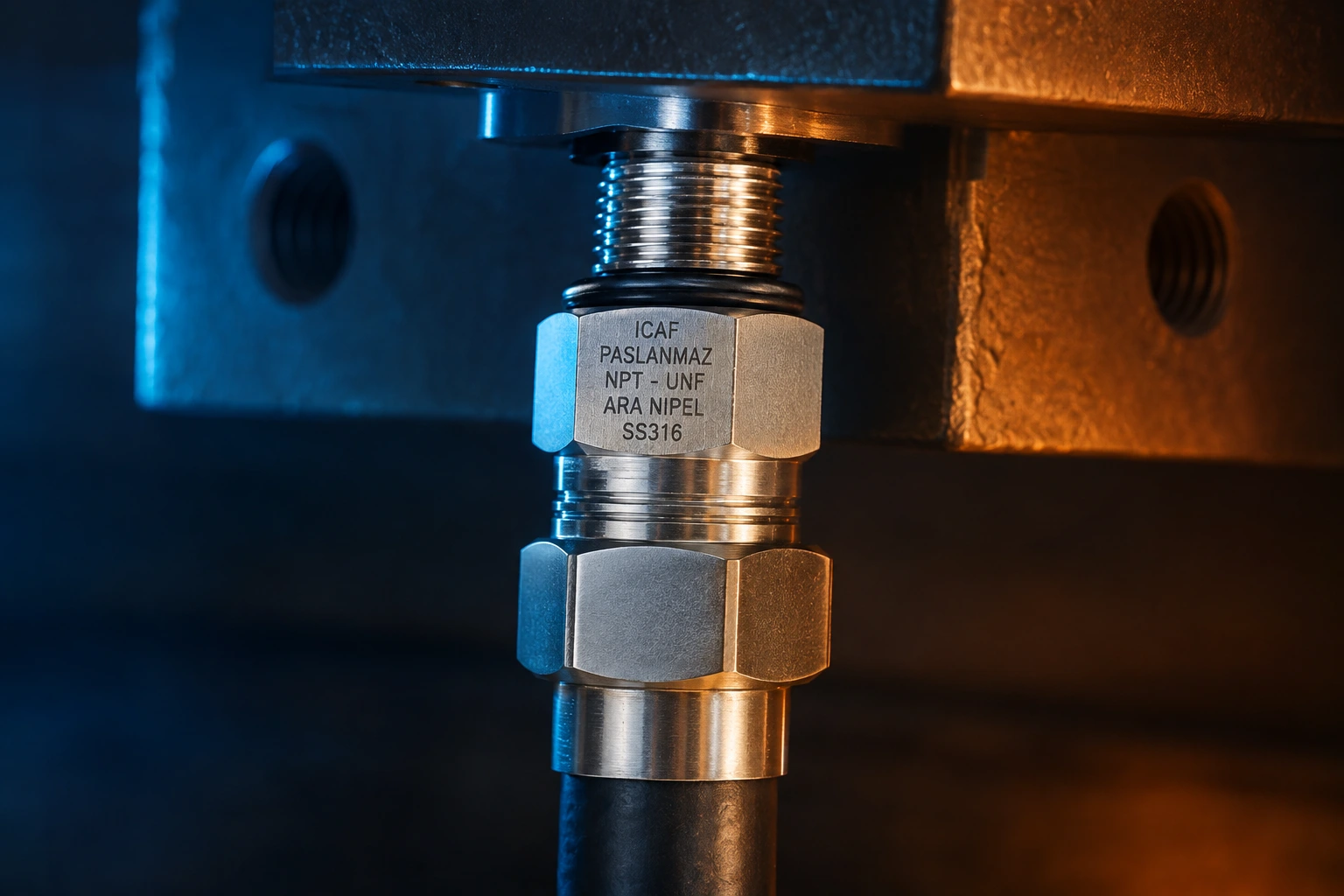

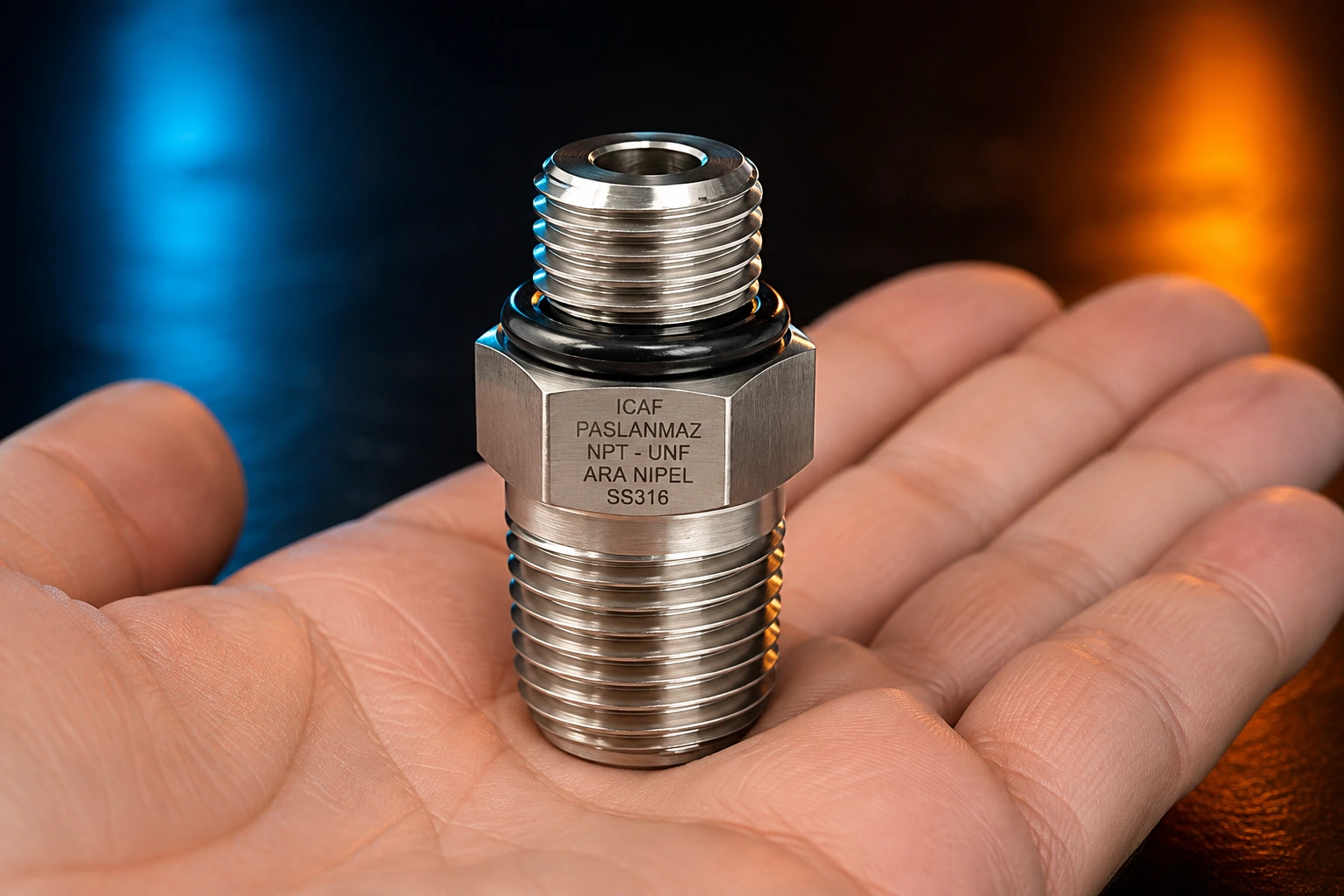

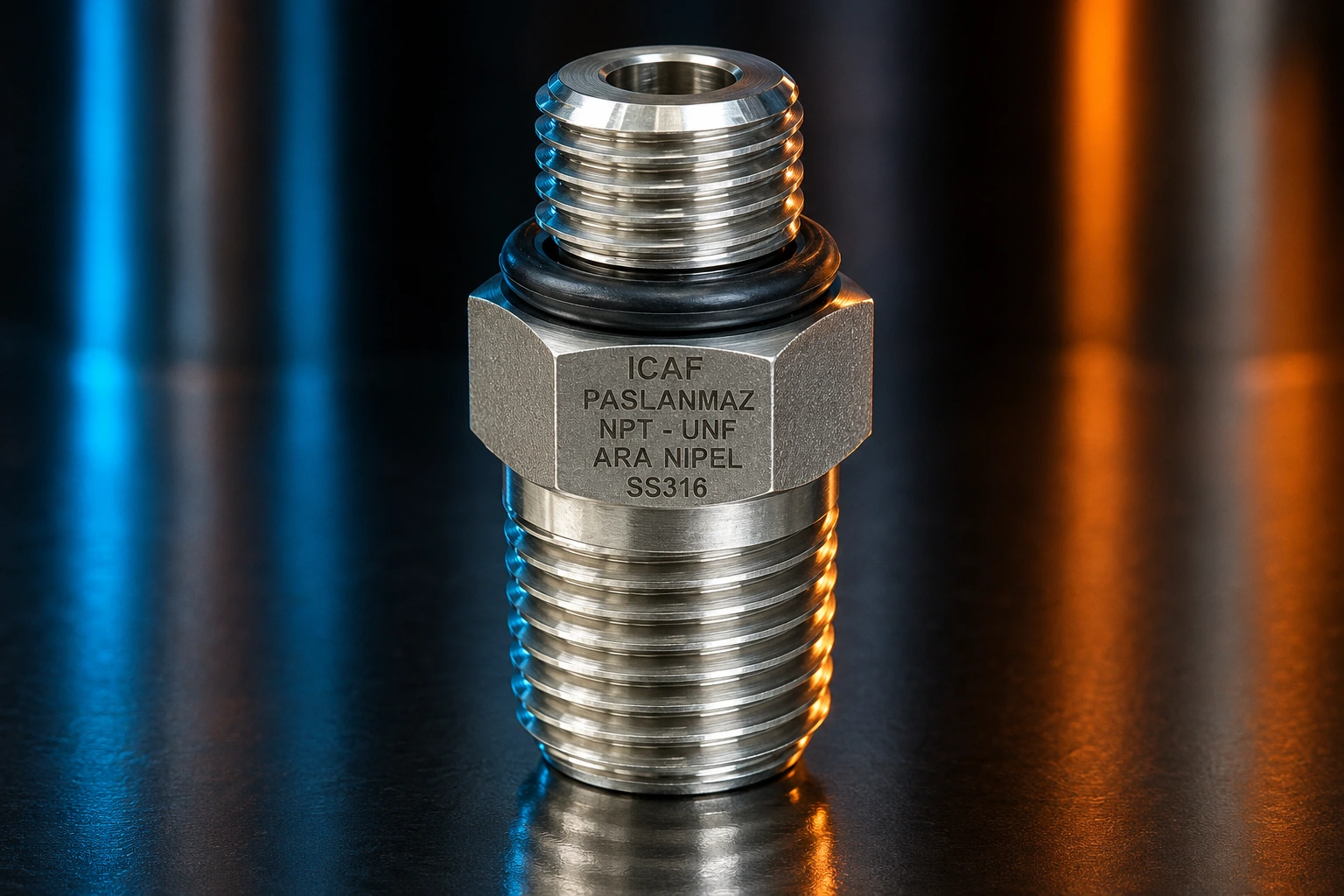

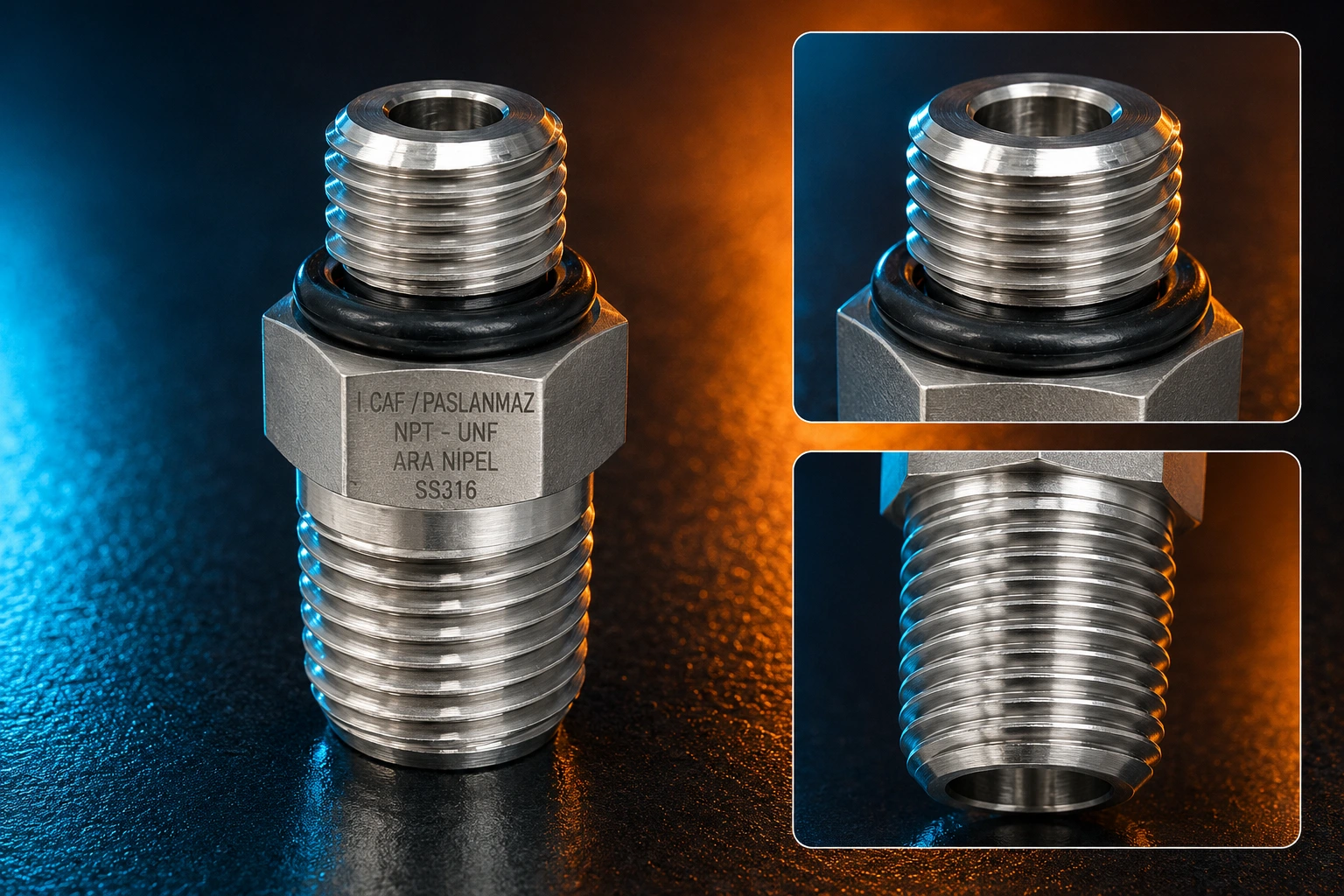

Paslanmaz NPT - UNF Ara Nipeller (NPT Erkek - JIC Erkek Geçiş Adaptörü), Amerikan normu konik NPT iç dişli pompa gövdeleri, valfler, hidrolik silindirler veya manifold blok çıkışları ile inç bazlı dişi UNF/JIC somunlu hidrolik hortum hatlarının düz bir eksende, kaynak gerektirmeden emniyetli ve sızdırmaz şekilde birleştirilmesi amacıyla tasarlanmıştır. Monoblok SS316L (AISI 316L) paslanmaz çelikten hassas CNC tezgahlarında işlenen geçiş nipellerimiz, yüksek basınç altında sıfır sızıntı garantisi sunar.
SS316L Teknik Özellikler (Technical Specifications)
| Malzeme Kalitesi | AISI 316L / EN 1.4404 / SS316L (Marine Grade) |
| NPT Bağlantı Normu | ASME B1.20.1 standardına uygun 1° 47' açılı konik erkek dış diş |
| UNF Bağlantı Normu | ASME B1.1 ve SAE J514 uyumlu JIC 37° dış konik havşa bağlantı |
| Basınç Sınıfı | PN 250 Bar / PN 350 Bar / PN 420 Bar (Ölçüye göre değişken ağır hizmet) |
Ürün Ölçü Tablosu (Product Dimensions Table)
| NPT Erkek Diş Ölçüsü | UNF Erkek Diş Ölçüsü | Uyumlu JIC Hortum/Boru Çapı | Anahtar Ağzı (Hex) | Ağırlık (gr) |
|---|---|---|---|---|
| 1/8" NPT | 7/16" - 20 UNF | 1/4" JIC Tube | 12 mm | 26 gr |
| 1/4" NPT | 7/16" - 20 UNF | 1/4" JIC Tube | 14 mm | 38 gr |
| 1/4" NPT | 1/2" - 20 UNF | 5/16" JIC Tube | 14 mm | 44 gr |
| 1/4" NPT | 9/16" - 18 UNF | 3/8" JIC Tube | 17 mm | 52 gr |
| 3/8" NPT | 9/16" - 18 UNF | 3/8" JIC Tube | 19 mm | 65 gr |
| 3/8" NPT | 3/4" - 16 UNF | 1/2" JIC Tube | 22 mm | 82 gr |
| 1/2" NPT | 3/4" - 16 UNF | 1/2" JIC Tube | 22 mm | 110 gr |
| 1/2" NPT | 7/8" - 14 UNF | 5/8" JIC Tube | 24 mm | 128 gr |
| 3/4" NPT | 1-1/16" - 12 UN | 3/4" JIC Tube | 30 mm | 185 gr |
Kullanım Alanları (Applications)
- Amerikan menşeili hidrolik pompalar, valfler ve enstrümantasyon blok geçişleri
- Gemi güverte üstü kargo vinçleri, ırgat üniteleri ve sondaj mekanizmaları hatları
- Yüksek torklama ve sızdırmazlık emniyeti gerektiren makine dairesi hidrolik devreleri
- Açık deniz (offshore) petrol ve gaz platformları korozif akışkan transfer şebekeleri
Amerikan Hidrolik Standartlarında NPT Konik Erkek Diş ve JIC 37° Havşalı Hat Entegrasyon Esasları
Modern gemi inşa endüstrisinde ve uluslararası açık deniz (offshore) mekanik donatımlarında, Amerikan menşeili hidrolik güç üniteleri (HPU), yüksek basınçlı pompalar, akış kontrol valfleri ve aktüatör ekipmanları oldukça yaygın bir kullanım alanına sahiptir. Bu ağır hizmet ekipmanlarının gövde port çıkışları çoğunlukla Amerikan standardı olan konik iç dişli NPT mimarisinde üretilir. Sahadaki esnek hidrolik hortum şebekeleri veya enstrümantasyon hatları ise ince adımlı UNF / JIC 37 Derece fırdöndü somunlu yapıda tasarlanmış olabilir. Bu iki Amerikan kökenli fakat geometrik olarak tamamen farklı iki normu düz bir eksende, sızıntısız ve yüksek mekanik mukavemetle birleştirmek amacıyla Paslanmaz NPT - UNF ara nipelleri birincil geçiş adaptörü olarak görev yaparlar.
Çift Yönlü Metal-Metal Sızdırmazlık Teknolojisi ve Gövde Mukavemeti
Bu yüksek basınçlı geçiş adaptörünün profesyonel endüstriyel tasarımı, harici elastomer contalara veya yumuşak pullara ihtiyaç duymadan ekstrem basınç sınıfları altında sızdırmazlığı koruyabilmesidir. ASME B1.20.1 standardına uygun konik erkek NPT tarafı, dişe sıkıldıkça erkek ve dişi helislerin radyal olarak birbirine kilitlenmesini sağlar; diş kökleri ile tepeleri arasındaki bu mekanik sıkışma sızdırmazlık bariyerini oluşturur. Rakorun diğer ucunda yer alan Amerikan UNF erkek (ASME B1.1) tarafı ise SAE J514 standardına tam uyumlu 37 derecelik taşlanmış dış koni havşasına sahiptir; fırdöndü hortum somunu sıkıldığında metal-metal temasıyla mekanik kilitlenme elde edilir ve ani hidrolik şoklar (koç darbeleri) altında esneme yapmaz.
Ağır Marine Ortamlarda AISI 316L (SS316L) Alaşım Teknolojisi
Gemi güverte üstü vinç ve ırgat mekanizmaları, merkezi güç üniteleri ve makine dairesi enjektör hatları sürekli olarak yüksek neme, vibrasyona ve deniz suyunun yıpratıcı korozyon tuzaklarına maruz kalır. ICAF kurumsal kalitesiyle monoblok dövme veya çubuk malzemeden hassas CNC tezgahlarında mikron hatasız işlenen geçiş nipellerimiz, olağanüstü pürüzsüz iç akış yüzeyine sahiptir. AISI 316L paslanmaz çeliğin muhteviyatındaki molibden katkısı karıncalanma (pitting) korozyonunu bloke ederken, düşük karbon (L) sınıfı olması yüksek mekanik torklar altında cıvata dişlerinin kaynayarak kilitlenmesini (galling) önler ve sistemin uzun yıllar güvenle sökülüp takılabilmesine imkan tanır.
