Paslanmaz NPT – Metrik L Tipi Rakorlar SS316
Teknik özellikler ve kullanım alanları
Paslanmaz NPT – Metrik L Tipi Rakorlar, NPT erkek dişli ekipmanlar ile metrik hafif seri (L) boru tesisatlarının birbirine güvenli ve sızdırmaz şekilde bağlanması için geliştirilmiştir. Kaynak dikişi barındırmayan monoblok SS316 (AISI 316) paslanmaz çelik gövde mimarisi; yüksek basınç, nem, korozif kimyasallar ve deniz suyu gibi en ağır denizcilik ve işletme şartlarında tam sızdırmazlık ve yüksek mekanik dayanım sunar.
SS316 Teknik Özellikler (Technical Specifications)
| Malzeme Kalitesi | AISI 316 / EN 1.4401 / SS316 (Marine Grade) |
| NPT Bağlantı Normu | ASME B1.20.1 standardına uygun konik erkek diş |
| Metrik Bağlantı Normu | DIN 2353 / ISO 8434-1 uyumlu 24° L (Hafif) serisi bağlantı |
| Gövde Yapısı | Düz yapı, altı köşe anahtar ağızlı monoblok gövde |
| Sertifikasyon | Uluslararası Klas Kuruluşları (DNV, BV, Lloyd's) Normlarına Uygun |

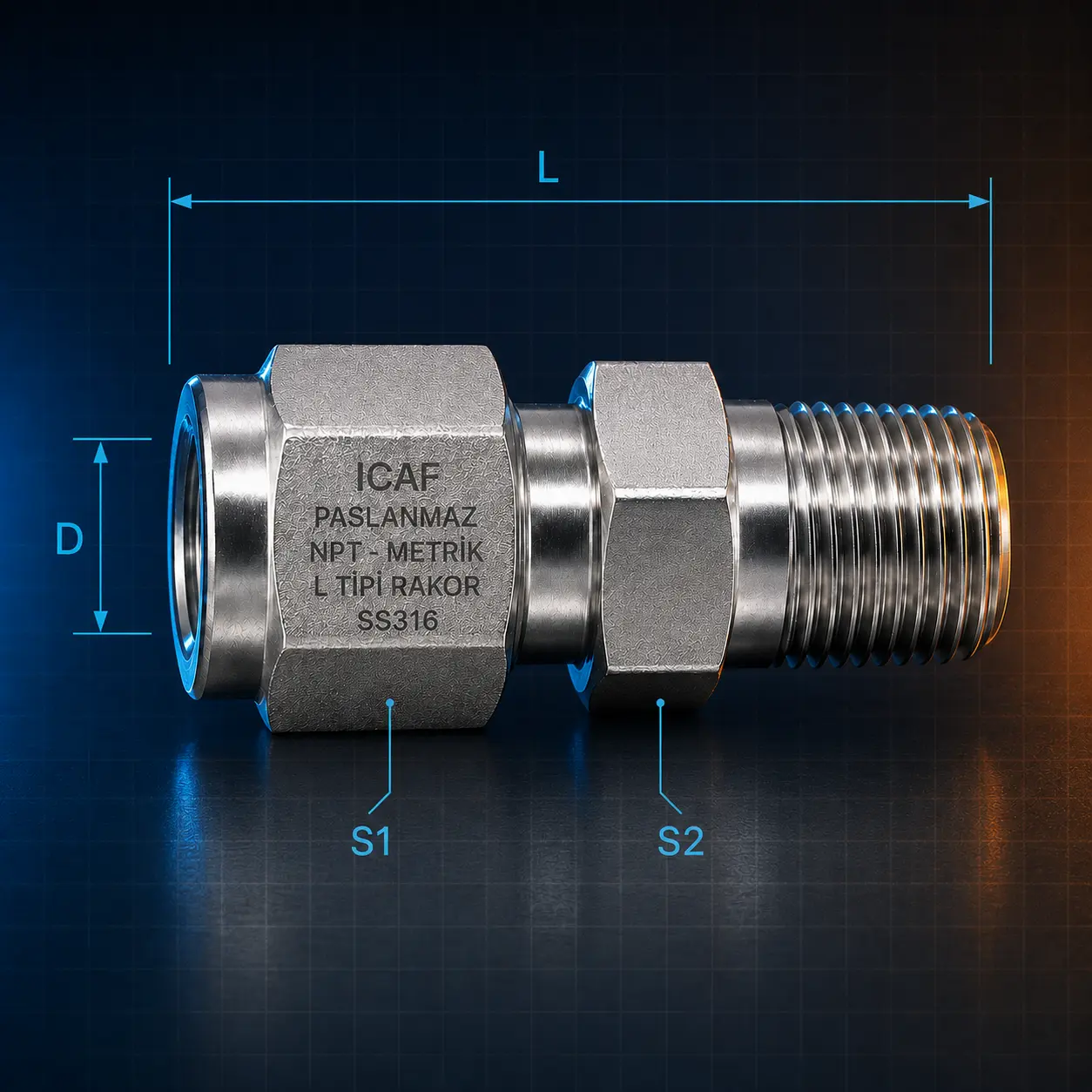

Ürün Ölçü Tablosu (Product Dimensions Table)
| NPT Diş Ölçüsü | Metrik Bağlantı (Boru OD) | Seri Sınıfı & Sızdırmazlık | Anahtar Ağzı (Hex) | Ağırlık (gr) |
|---|---|---|---|---|
| 1/8" NPT | 6 mm | 6L (24° İç Konik) | 14 mm | 28 gr |
| 1/4" NPT | 8 mm | 8L (24° İç Konik) | 19 mm | 42 gr |
| 1/4" NPT | 10 mm | 10L (24° İç Konik) | 19 mm | 48 gr |
| 3/8" NPT | 12 mm | 12L (24° İç Konik) | 22 mm | 65 gr |
| 1/2" NPT | 15 mm | 15L (24° İç Konik) | 27 mm | 98 gr |
| 1/2" NPT | 18 mm | 18L (24° İç Konik) | 27 mm | 120 gr |
| 3/4" NPT | 22 mm | 22L (24° İç Konik) | 32 mm | 185 gr |
| 1" NPT | 28 mm | 28L (24° İç Konik) | 41 mm | 290 gr |
| 1-1/4" NPT | 35 mm | 35L (24° İç Konik) | 50 mm | 410 gr |
| 1-1/2" NPT | 42 mm | 42L (24° İç Konik) | 55 mm | 540 gr |
Kullanım Alanları (Applications)
- Yüksek basınçlı hidrolik boru devreleri and enstrümantasyon hatları
- Gemi ana ve yardımcı makine dairesi otomasyon/sensör bağlantıları
- Denizcilik sektörü güverte mekanizmaları ve hidrolik pompa çıkışları
- Kimya, gaz transfer ve proses tesislerindeki enstrüman hatları
Gemi Enstrümantasyon Devrelerinde NPT Erkek Diş ve Metrik Konik Bağlantıların Hibrit Entegrasyonu

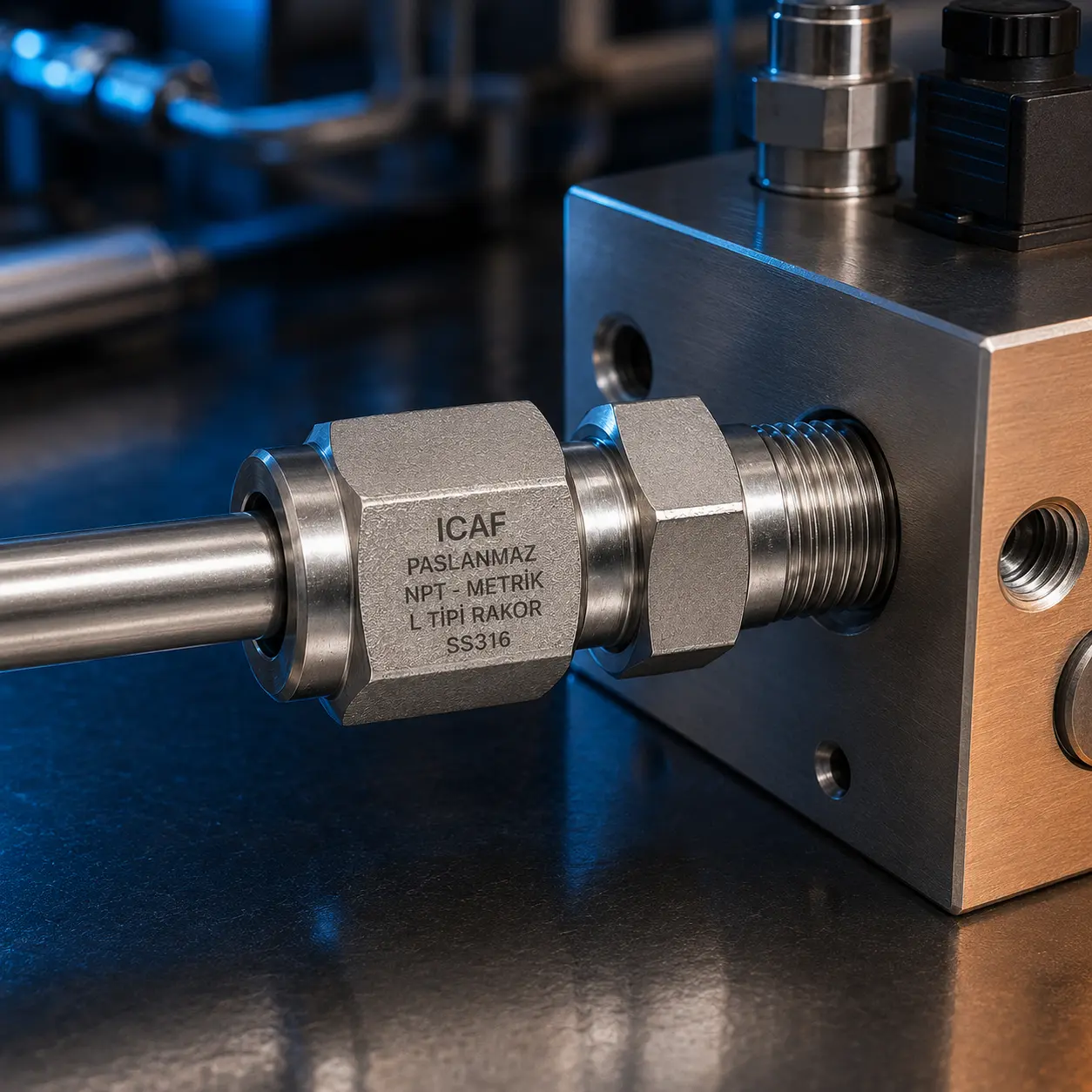

Modern gemi inşa endüstrisinde ve endüstriyel proses otomasyonlarında, Amerikan kökenli diş normları (NPT) ile Avrupa normu metrik boru donatımları sıklıkla karşı karşıya gelir. Pompa gövdeleri, manifold blokları ve basınç transmitterleri çoğunlukla Amerikan ASME standartlarına göre NPT (National Pipe Thread) iç dişli olarak imal edilir. Bu noktada, bu ekipmanları geminin ana metrik hidrolik boru hatlarına entegre etmek için Paslanmaz NPT – Metrik L Tipi rakorlar devreye girer. Hibrit yapıları sayesinde iki farklı norm arasında geçiş köprüsü kurarlar.
İki Farklı Sızdırmazlık Mekanizmasının Güvenli Uyumu
Bu özel bağlantı elemanının profesyonel mühendislik başarısı, iki farklı sızdırmazlık mantığını tek bir monoblok gövdede birleştirmesidir:
- NPT Erkek Tarafı: Konik diş yapısı (1° 47' koniklik açısı) sayesinde, rakor dişe sıkıldıkça erkek ve dişi dişler birbirine mekanik olarak kilitlenir. Diş tepeleri ile kökleri arasındaki metal-metal temas, akışkanın sızmasını engeller.

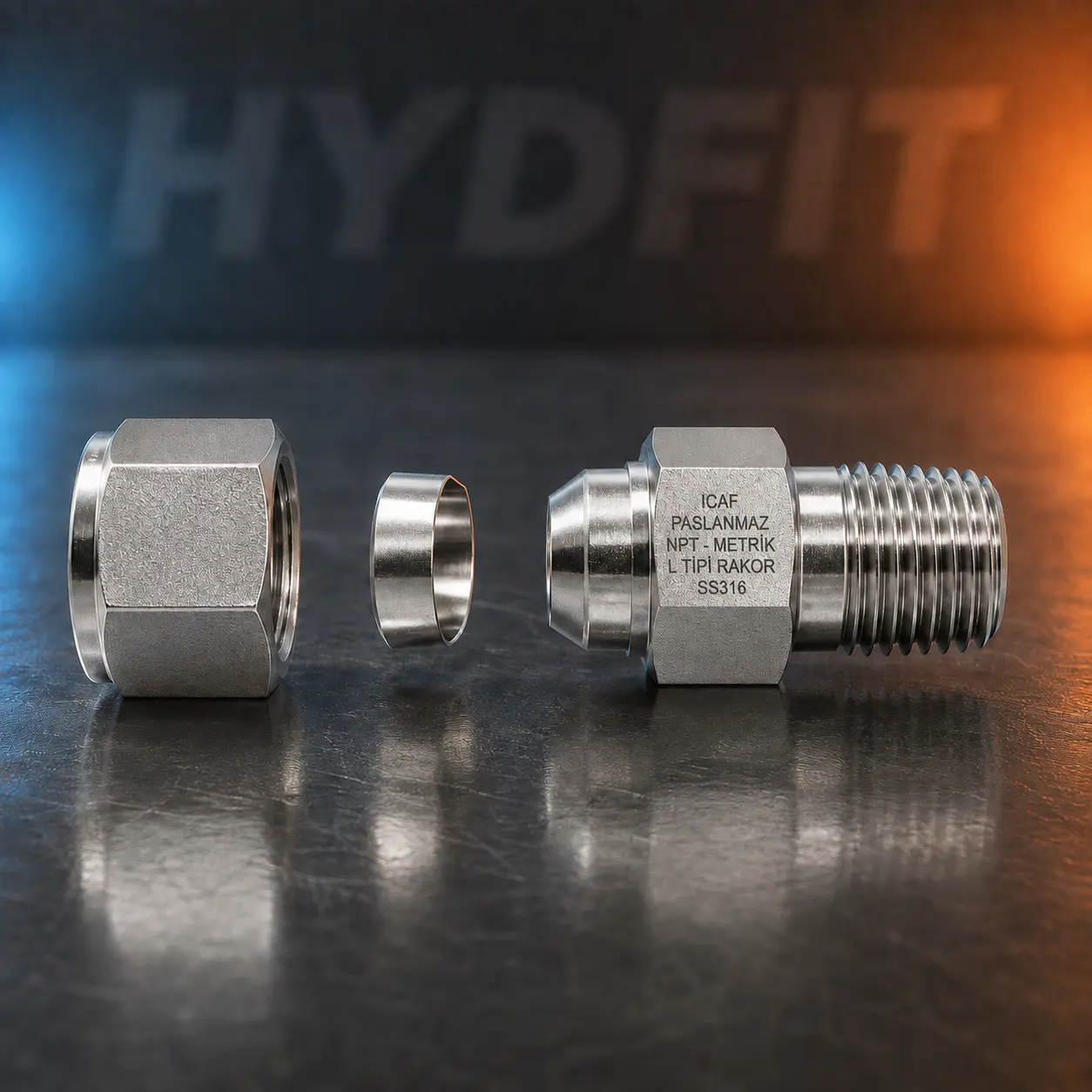

- Metrik L (Hafif) Seri Tarafı: DIN 2353 / ISO 8434-1 normuna uygun olarak 24 derecelik bir iç havşaya sahiptir. Bu tarafta sızdırmazlık, yüksüğün (cutting ring) boruyu ısırarak nipel konisine mekanik olarak oturmasıyla sağlanır. Ağır hidrolik şoklar ve yüksek frekanslı makine vibrasyonları altında gevşemez.
AISI 316 (SS316) Alaşımının Ağır İşletme Şartlarındaki Dayanımı
Denizcilik uygulamalarında ve agresif kimyasal proses hatlarında rakorun maruz kaldığı mekanik stres ve korozyon yükü çok yüksektir. SS316 alaşımı, içeriğindeki optimize edilmiş nikel ve molibden oranları sayesinde deniz suyunun yol açtığı klorür iyonu saldırılarına ve oyuklaşma (pitting) korozyonuna karşı maksimum koruma kalkanı oluşturur. CNC tezgahlarında sıfır hata toleransıyla işlenen diş geometrileri, montaj esnasında diş kapma (galling) riskini minimize ederek güvenli ve hızlı donatım süreçlerine imkan tanır.
