Paslanmaz Metrik S Tipi Orantılı Nipeller
Teknik özellikler ve kullanım alanları

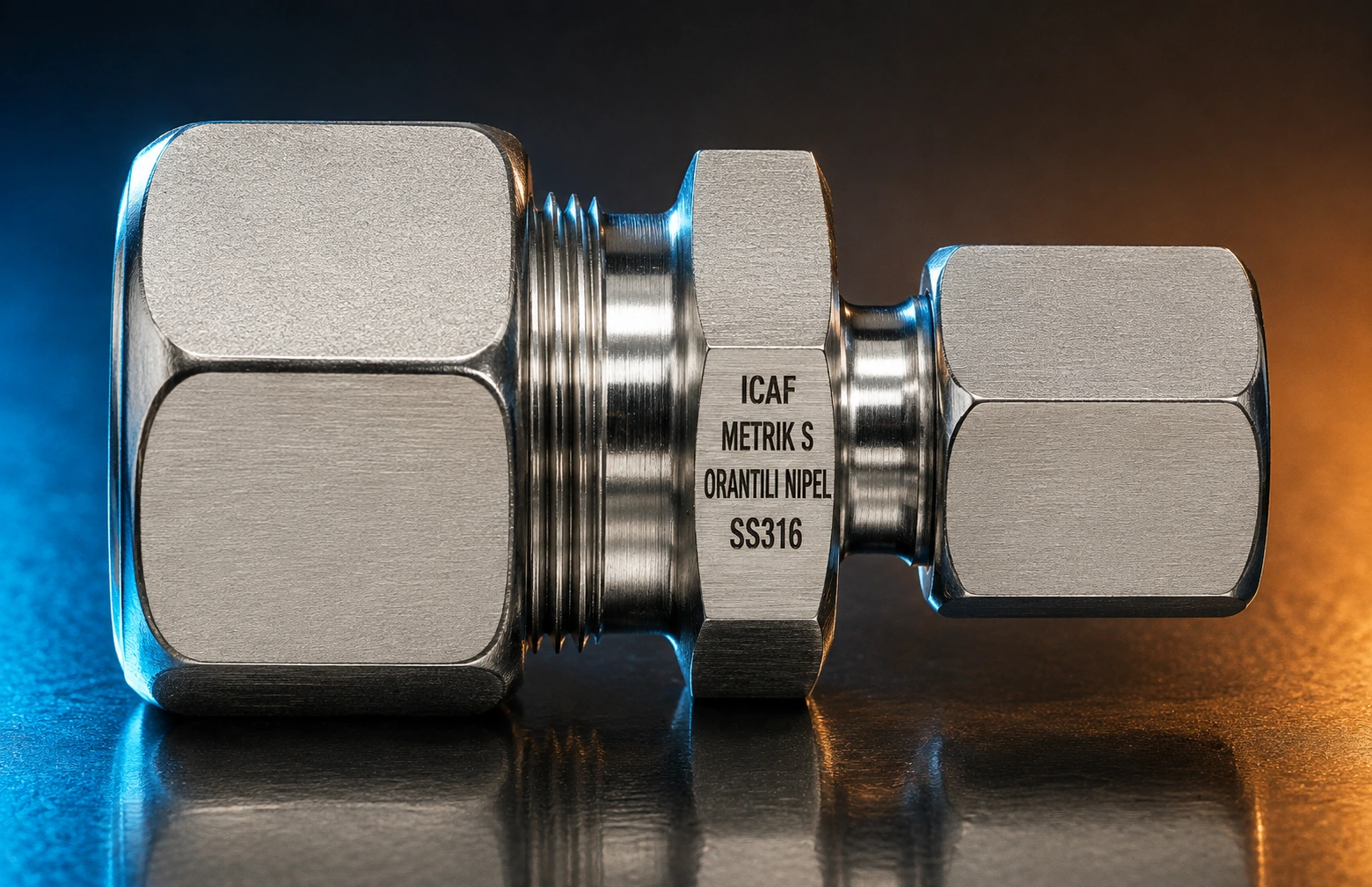

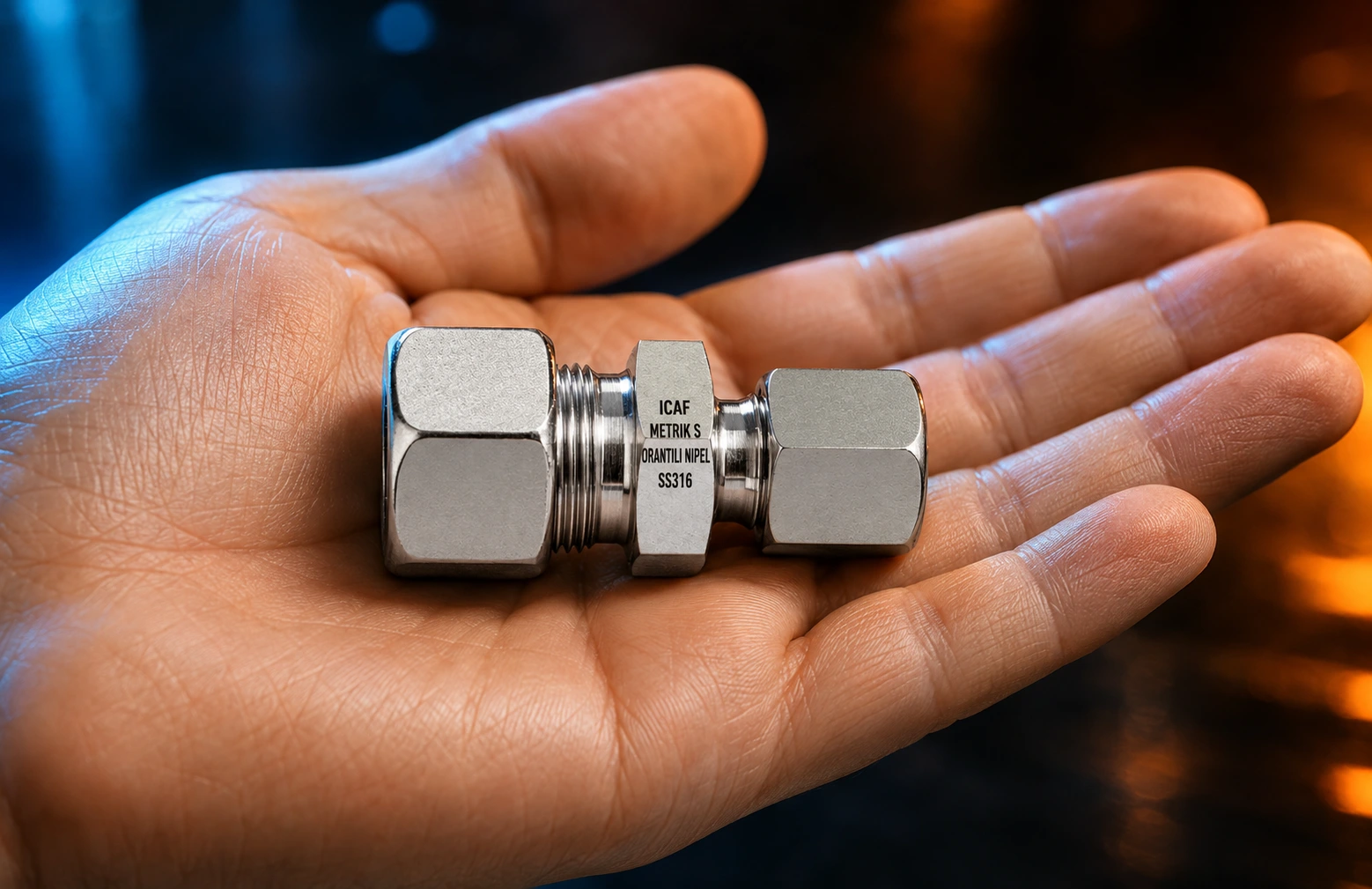

Paslanmaz Metrik S Tipi Orantılı Nipeller (Heavy Duty Reduction Union), ekstrem yüksek işletme basıncı, mekanik stres ve yoğun hidrolik şokların bulunduğu kritik gemi tesisat devrelerinde farklı nominal dış çaplara (OD) sahip kalın çeperli iki metrik borunun düz bir eksende, kaynak gerektirmeden emniyetli ve sızdırmaz şekilde birleştirilmesi amacıyla tasarlanmıştır. Monoblok SS316L (AISI 316L) paslanmaz çelikten hassas CNC tezgahlarında işlenen ağır seri orantılı nipellerimiz, yüksek basınç altında sıfır sızıntı garantisi sunar.
SS316L Teknik Özellikler (Technical Specifications)
| Malzeme Kalitesi | AISI 316L / EN 1.4404 / SS316L (Marine Grade) |
| Bağlantı Standardı | DIN 2353 / ISO 8434-1 Ağır Seri (S) normuna tam uyum |
| Sızdırmazlık Teknolojisi | Çift yönlü 24 Derece iç konik kesme yüksüklü (cutting ring) mekanik kapama |
| Basınç Sınıfı | PN 400 Bar / PN 630 Bar (Ekstrem Yüksek Basınç Serisi) |
Ürün Ölçü Tablosu (Product Dimensions Table)
| 1. Taraf Giriş Çapı (OD) | 2. Taraf Çıkış Çapı (OD) | Seri Sınıfı & Basınç Dayanımı | Anahtar Ağzı (Hex) | Ağırlık (gr) |
|---|---|---|---|---|
| 10 mm S | 6 mm S | Ağır Seri (S) / PN 630 Bar | 22 mm | 52 gr |
| 12 mm S | 8 mm S | Ağır Seri (S) / PN 630 Bar | 24 mm | 65 gr |
| 14 mm S | 10 mm S | Ağır Seri (S) / PN 630 Bar | 27 mm | 92 gr |
| 16 mm S | 10 mm S | Ağır Seri (S) / PN 400 Bar | 30 mm | 115 gr |
| 16 mm S | 12 mm S | Ağır Seri (S) / PN 400 Bar | 30 mm | 128 gr |
| 20 mm S | 12 mm S | Ağır Seri (S) / PN 400 Bar | 36 mm | 185 gr |
| 20 mm S | 16 mm S | Ağır Seri (S) / PN 400 Bar | 36 mm | 210 gr |
| 25 mm S | 16 mm S | Ağır Seri (S) / PN 400 Bar | 46 mm | 315 gr |
| 30 mm S | 20 mm S | Ağır Seri (S) / PN 400 Bar | 50 mm | 490 gr |
Kullanım Alanları (Applications)

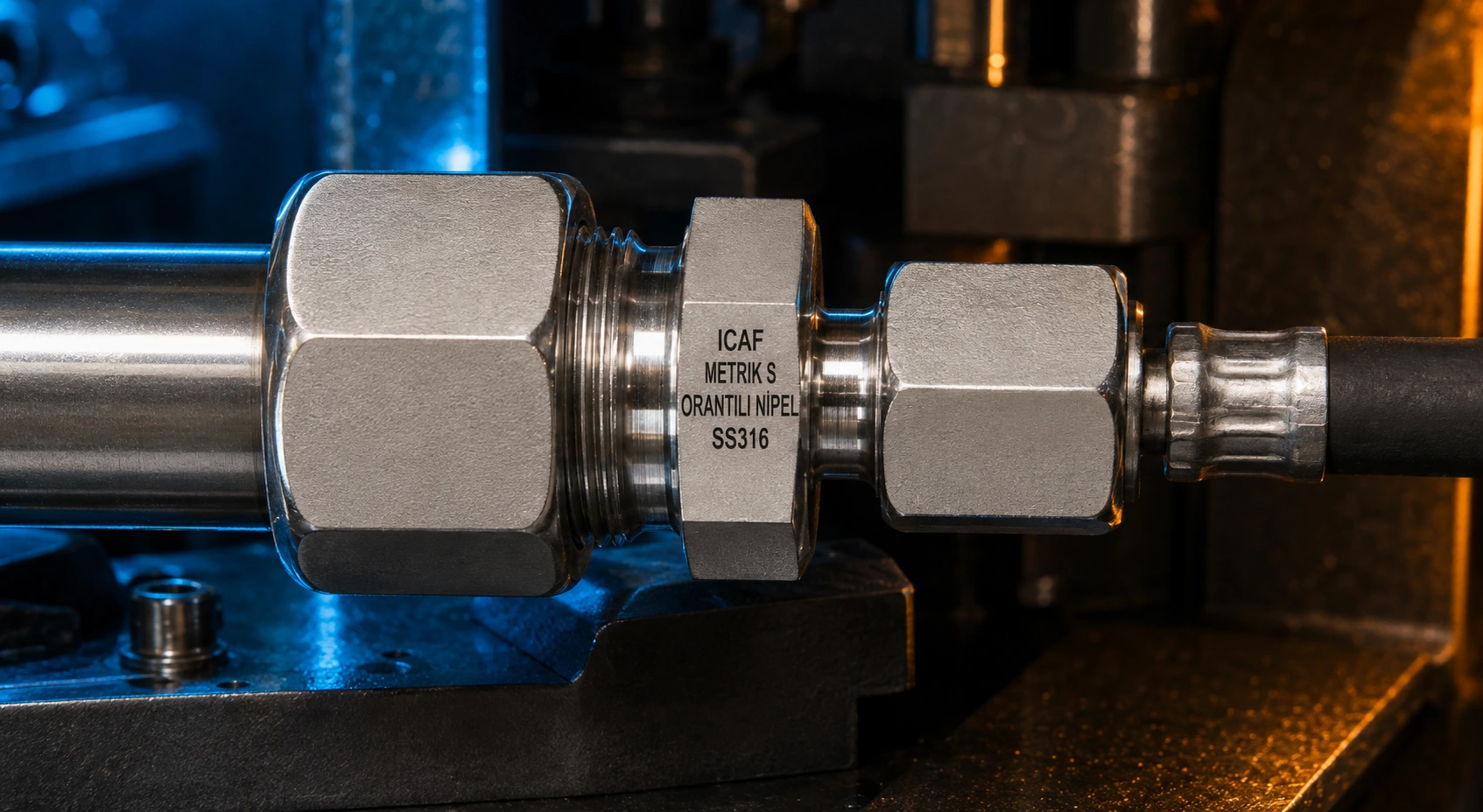

- PN 630 Bar basınca ulaşan gemi ana hidrolik güç üniteleri (HPU) kalın çeperli boru hatları
- Gemi dümen kontrol servo sistemleri, mega ırgatlar ve ağır yük güverte vinç hatları
- Yüksek frekanslı mekanik darbe ve titreşimin bulunduğu makine dairesi yüksek basınç manifoldları
- Kritik yakıt enjeksiyon şebekeleri, servo tahrik üniteleri ve marine test stand donatımları
Ağır Hizmet Gemi Hidrolik Sistemlerinde S Serisi Orantılı Nipeller ve Yüksek Basınç Çap Geçiş Mühendisliği
Gemi inşa sanayiinde ve açık deniz (offshore) endüstriyel platform donatımlarında, 400 Bar ile 630 Bar aralığındaki ekstrem basınç limitlerinde operasyon gösteren merkezi hidrolik güç şebekeleri, bağlantı elemanları üzerinde çok yüksek statik ve dinamik gerilimler oluşturur. Tesisat döşeme şemalarında, ana pompalardan çıkan yüksek çaplı yüksek basınç borularının, kontrol valf bloklarına veya silindir girişlerine düz bir eksende daraltılarak bağlanması zorunludur. Hatlar arasında mekanik yırtılma risklerini ortadan kaldıran Paslanmaz metrik S tipi orantılı nipeller (Heavy Reduction Union), kalın çeperli çekme çekme boruların çap daraltma geçişlerini kaynak işlemine gerek kalmadan en güvenli şekilde gerçekleştirirler.
24 Derece İç Konik Kesme Yüksüğü Teknolojisi ile Çift Emniyetli Sızdırmazlık

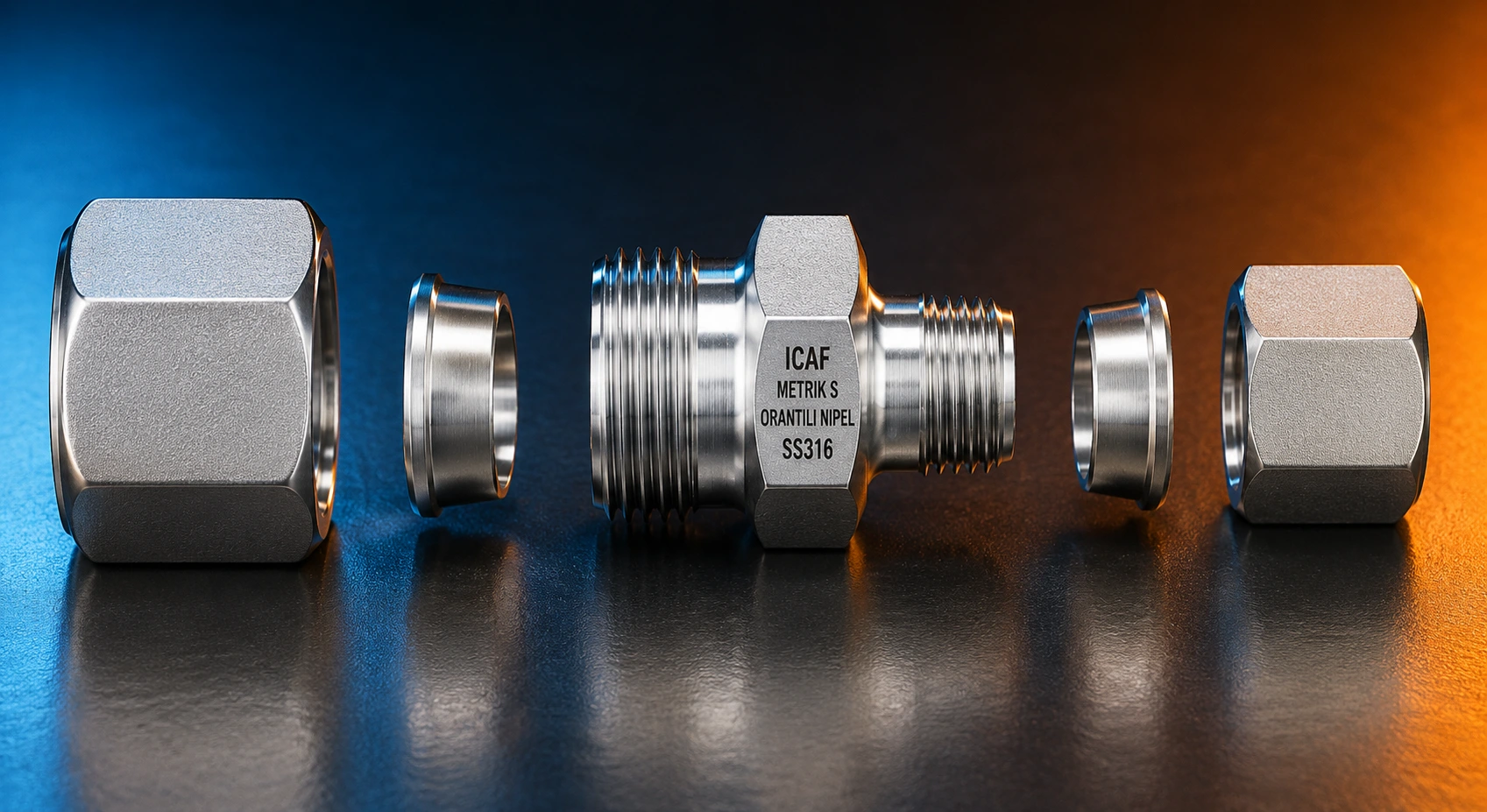

Valflerin ani açılıp kapanmasından doğan dinamik şok dalgaları (koç darbeleri) ve makinelerin yarattığı yüksek frekanslı sarsıntılar, metal-metal temaslı sızdırmazlık yüzeylerinde gevşeme riskleri doğurur. DIN 2353 / ISO 8434-1 Ağır Seri (S) normlarına tam uyumlu olarak imal edilen orantılı nipellerimizde sızdırmazlık, somunların sıkılmasıyla her iki taraftaki kesme yüksüklerinin (cutting ring) boru dış yüzeyini derinlemesine keserek ısırması sonucu elde edilir. S serisinin kalınlaştırılmış altı köşe (Hex) gövde mimarisi ve derin konik yataklaması, sistemdeki aşırı basınç piklerinde esneme yapmaz. Yüksüklerin boruyu radyal olarak hapsetmesi, titreşim dalgalarının birleşim noktasında metal yorulması yaratmasını kesin olarak bloke ederek sıfır sızıntı performansı sunar.
Ağır Hizmet Şartlarında Neden AISI 316L (SS316L) Alaşımı Tercih Edilmelidir?
Aşırı torklama değerleri gerektiren S serisi montajlarında ve nem oranı yüksek marine ortamlarda rakorların diş kapması, deforme olması veya klorür iyonu saldırılarıyla çatlak korozyonuna uğraması büyük tehlike oluşturur. ICAF kurumsal üretim standartlarında monoblok dövme paslanmaz çelikten CNC tezgahlarında kusursuz hat toleransıyla işlenen orantılı nipellerimiz, pürüzsüz iç akış sathı sayesinde kavitasyon risklerini minimize eder. AISI 316L alaşımının yapısındaki molibden katkısı deniz suyuna karşı %100 koruma sağlarken, düşük karbon (L) sınıfı olması yüksek mekanik torklar altında cıvata dişlerinin kaynayarak kilitlenmesini (galling) önler ve sistemin uzun yıllar güvenle sökülüp takılabilmesini sağlar.
