Paslanmaz Metrik L Tipi Perde Geçiş Dirsekleri - Pgd
Teknik özellikler ve kullanım alanları

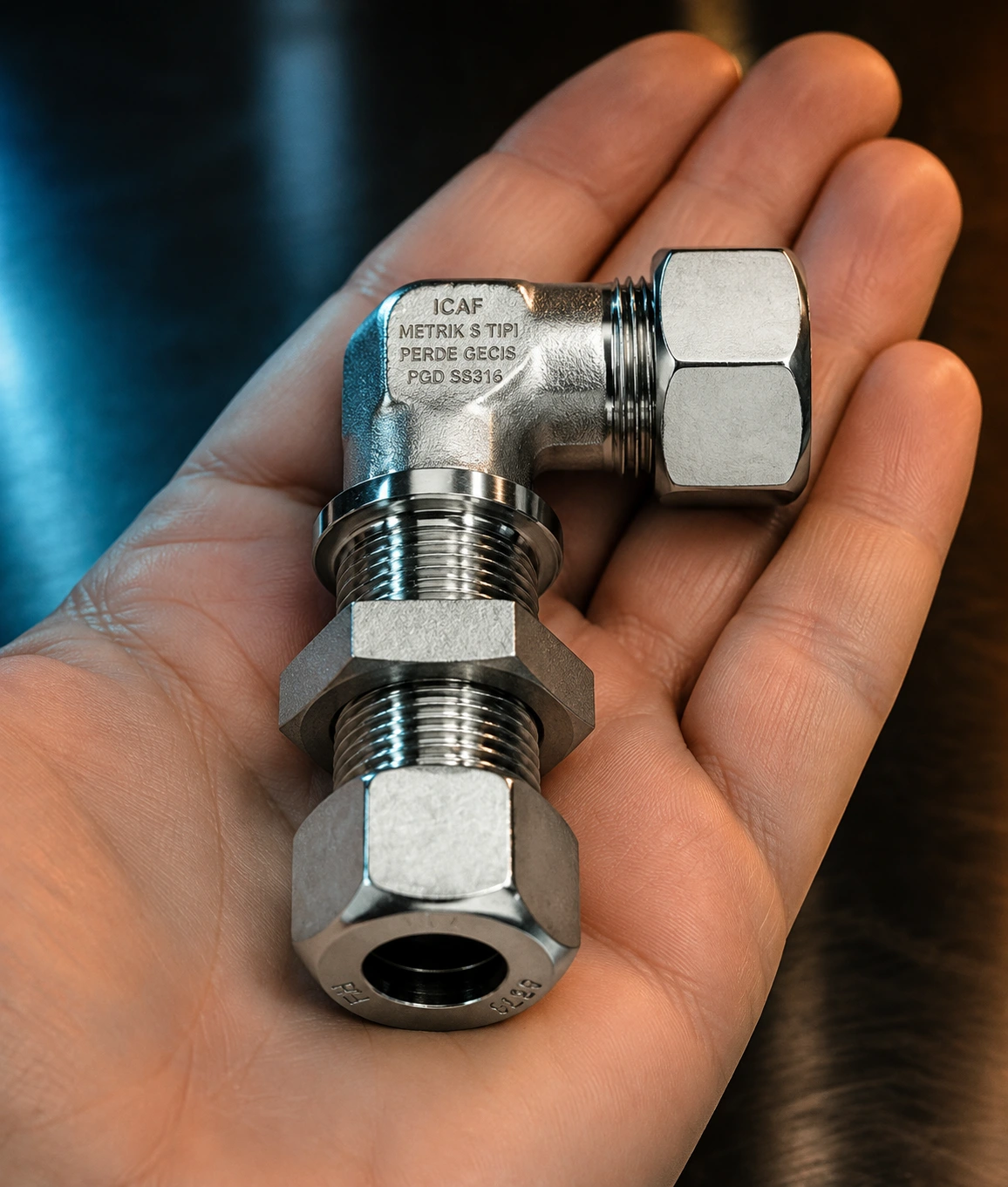

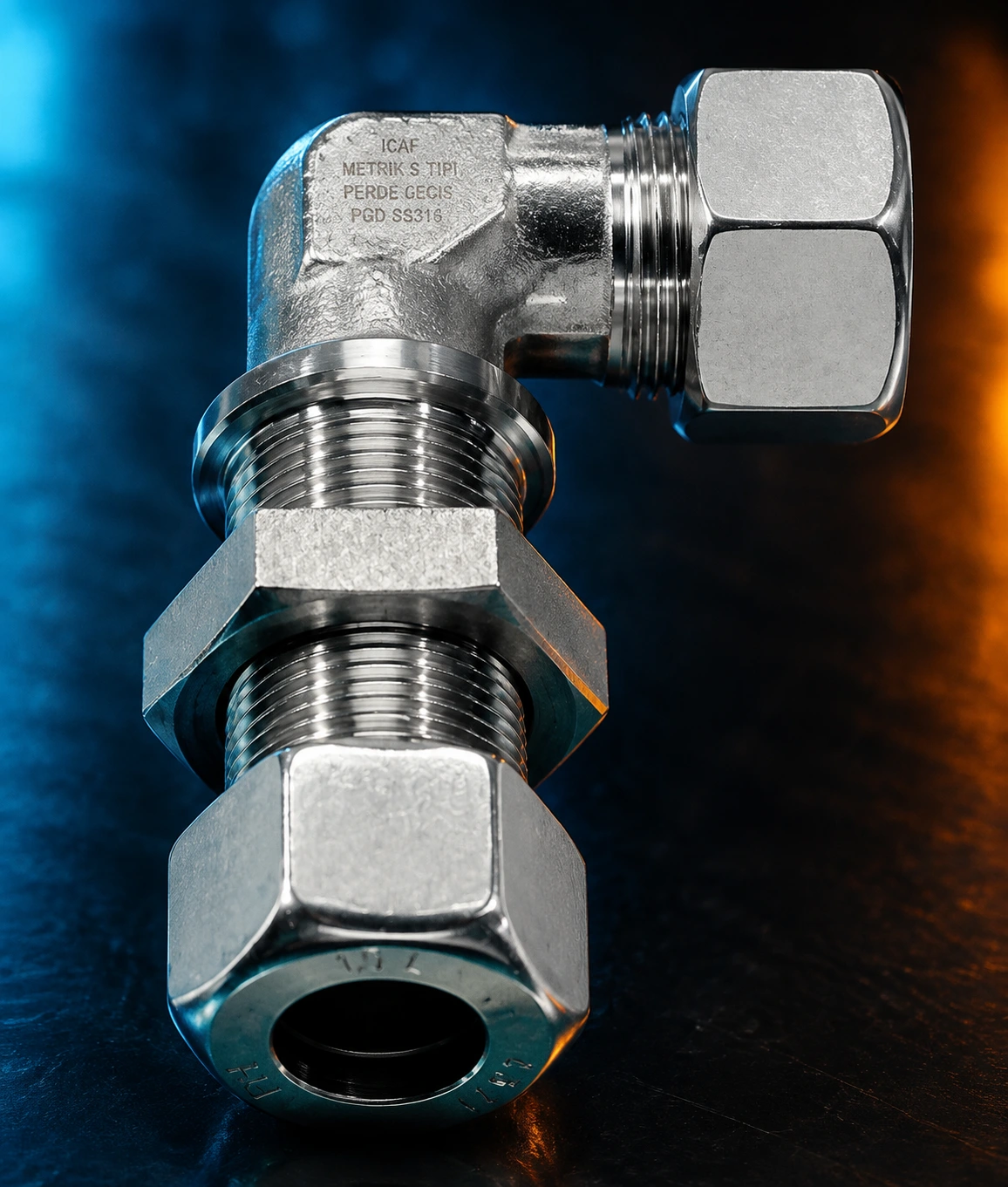

Paslanmaz Metrik L Tipi Perde Geçiş Dirsekleri (Pgd / Bulkhead Elbow), gemilerdeki su geçirmez bölme perdeleri (bulkhead), otomasyon pano sacları ve yardımcı tank çeperleri üzerinden hidrolik/pnömatik hatların 90 derece açıyla, sızdırmaz bir şekilde karşı tarafa geçirilmesi amacıyla tasarlanmıştır. Uzatılmış kilit yivi ve monoblok hafif seri (L Serisi) gövde mimarisi sayesinde, mekanik vibrasyonlar altında sac yüzeyine mükemmel tutunma sağlar.
SS316L Teknik Özellikler (Technical Specifications)
| Malzeme Kalitesi | AISI 316L / EN 1.4404 / SS316L (Marine Grade) |
| Bağlantı Standardı | DIN 2353 / ISO 8434-1 Hafif Seri (L) normuna uygun 24° iç konik |
| Kilit Mekanizması | Uzatılmış dış diş ve DIN 431 standardına uygun ince kontra somun |
| Basınç Sınıfı | PN 160 Bar / PN 250 Bar / PN 315 Bar (Ölçüye göre değişken) |
Ürün Ölçü Tablosu (Product Dimensions Table)
| Boru Dış Çapı (OD) | Diş Ölçüsü (Metric) | Maksimum Perde Kalınlığı | Anahtar Ağzı (Hex) | Ağırlık (gr) |
|---|---|---|---|---|
| 6 mm L | M12 x 1.5 | 16 mm | 14 mm | 54 gr |
| 8 mm L | M14 x 1.5 | 16 mm | 17 mm | 68 gr |
| 10 mm L | M16 x 1.5 | 16 mm | 19 mm | 85 gr |
| 12 mm L | M18 x 1.5 | 16 mm | 22 mm | 112 gr |
| 15 mm L | M22 x 1.5 | 16 mm | 27 mm | 165 gr |
| 18 mm L | M26 x 1.5 | 16 mm | 32 mm | 220 gr |
| 22 mm L | M30 x 2.0 | 16 mm | 36 mm | 315 gr |
Kullanım Alanları (Applications)
- Gemi yaşam mahalleri iklimlendirme, tatlı su ve pnomatik kontrol sac geçişleri
- Hafif ve orta basınçlı yardımcı hidrolik güç üniteleri kabin bağlantıları
- Makine dairesi otomasyon panoları, enstrümantasyon ve sinyalizasyon sac geçiş şebekeleri
- Yağlama yağı, drenaj ve yoğuşma tank sacı 90 derece yön değişim portları
Marine Pnomatik ve Yardımcı Devrelerde L Serisi 90 Derece Perde Geçiş Dirseklerinin Yapısal Standartları
Denizcilik donatım mühendisliğinde, pnomatik kontrol hatlarının, enstrümantasyon sinyal devrelerinin ve yardımcı sıvı hatlarının bölme perdelerinden veya pano saclarından geçirilmesi esnasında hem sızdırmazlığı hem de boru yönünü korumak çok kritiktir. Sabit boru hatlarının titreşim altında saca sürtünerek deforme olmasını önlemek amacıyla tasarlanan Paslanmaz metrik L tipi perde geçiş dirsekleri (Pgd), dar veya dönüş açısı kısıtlı alanlarda 90 derecelik açıyla güvenli hat geçişi oluştururlar. Bu armatürler, kalıcı sabitleme kabiliyeti ile yön değiştirme fonksiyonunu tek bir kompakt gövdede birleştirir.
Kontra Somun Kilit Teknolojisi ve Kompakt Gövde Güvenliği

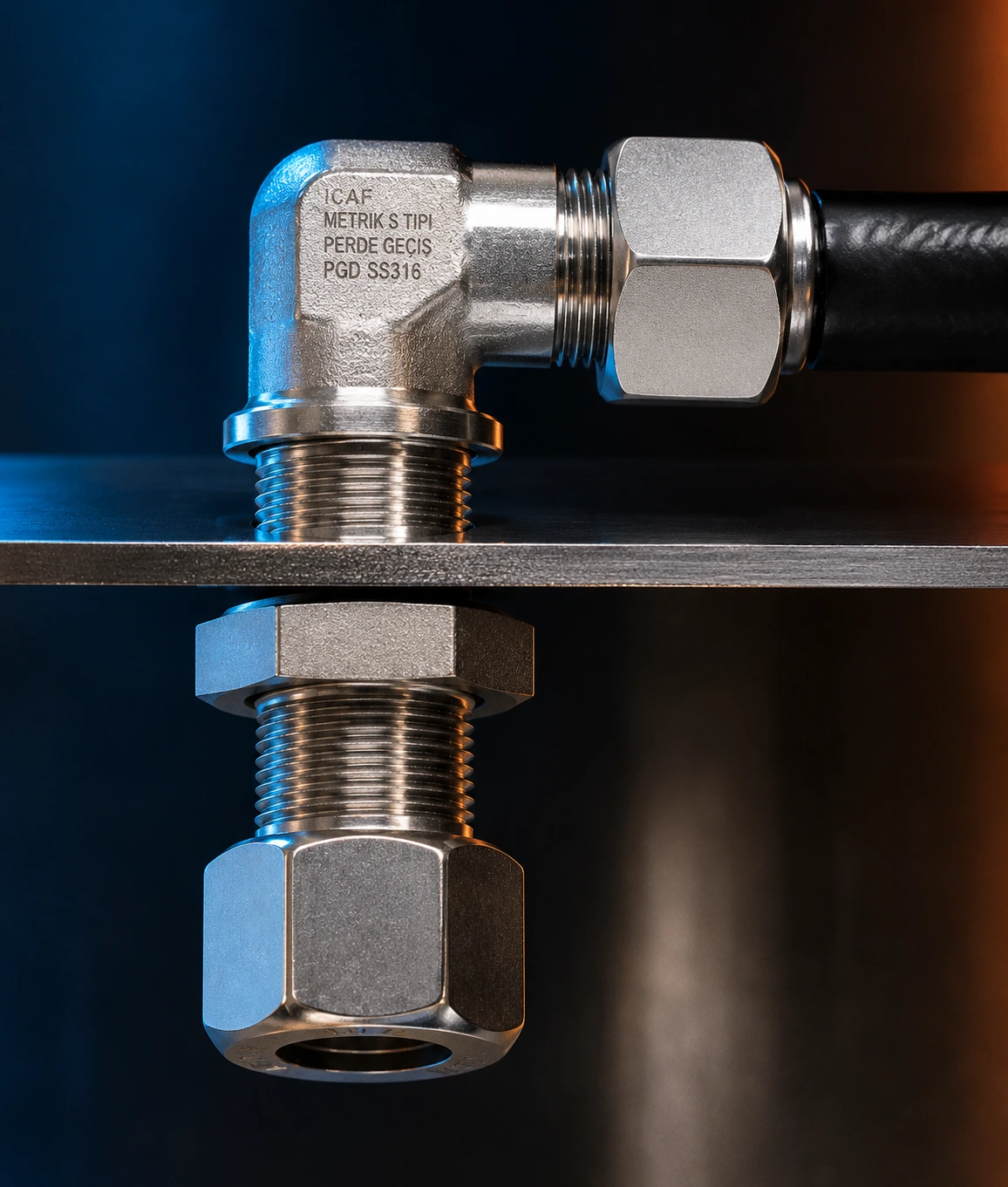

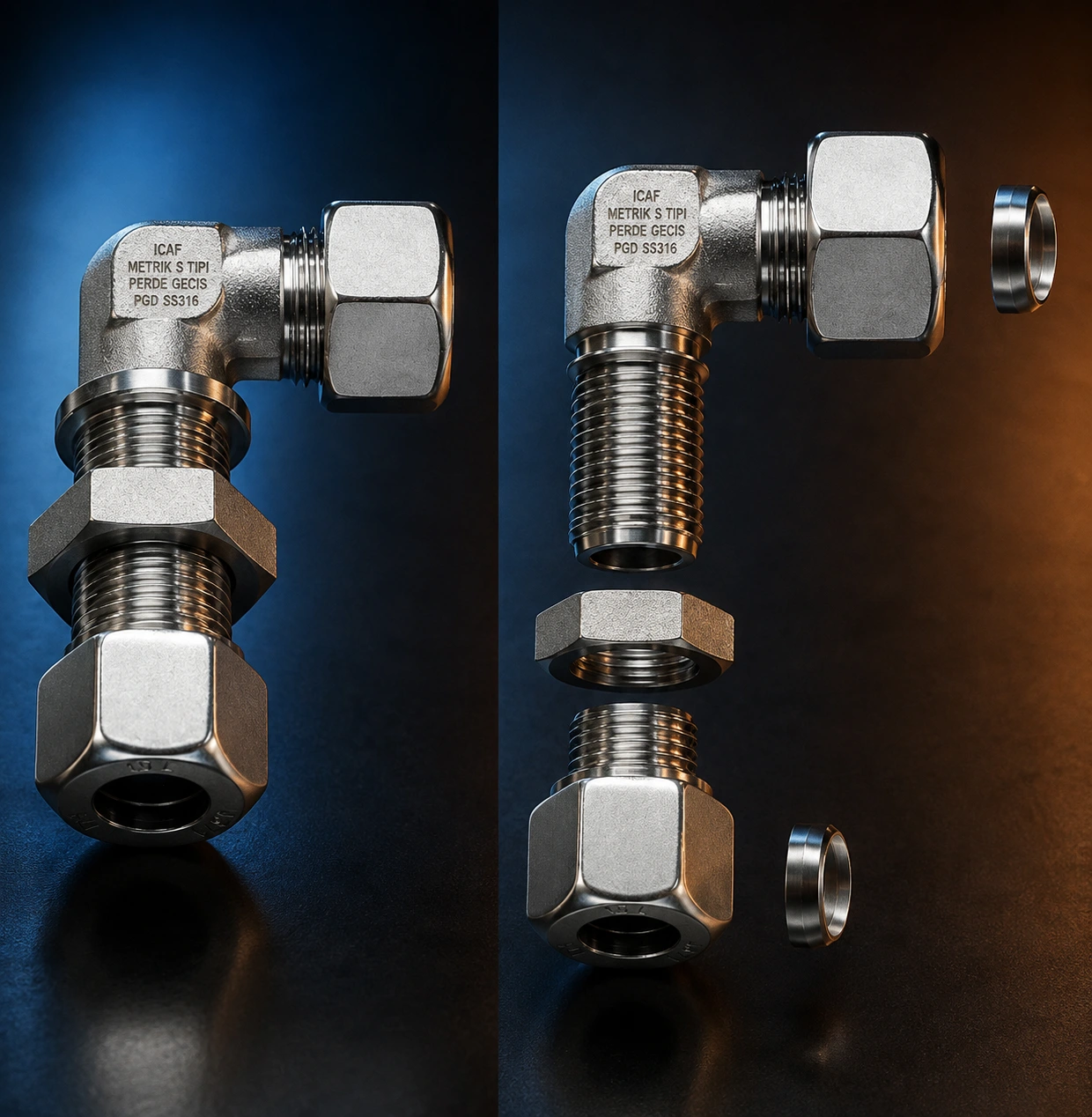

Hafif seri hidrolik ve pnomatik geçiş komponentlerinin en belirgin mühendislik başarısı, bir ucu uzatılmış düz dişli gövdeden, diğer ucu ise monoblok sıcak dövme 90 derece dirsek yapısından oluşmasıdır. Uzatılmış dişli gövde pano sacından geçirildikten sonra, arka taraftan DIN 431 standardına uygun ince yapılı bir kontra somun (locknut) ile sac yüzeyine yüksek torkla kilitlenir. Bu mekanik presleme, boru hattında harici kasıntılardan doğan yükleri ve mekanik titreşimleri doğrudan sac gövdesine aktarır; böylece boruyu kavrayan kesme yüksüğünün (cutting ring) ve 24 derecelik konik havşanın sızdırmazlık ayarı korunmuş olur.
Zorlu Denizcilik Ortamlarında AISI 316L (SS316L) Alaşım Güvencesi
Gemi enstrümantasyon panoları, yardımcı tank çeperleri ve pnomatik şebekeler sürekli olarak yoğun neme, tuzlu su spreylerine ve korozif marine atmosfer koşullarına maruz kalır. ICAF kurumsal kalitesiyle monoblok sıcak dövme malzemeden CNC tezgahlarında mikron hassasiyetle işlenen perde geçiş dirseklerimiz, olağanüstü pürüzsüz yüzey kalitesiyle öne çıkar. AISI 316L paslanmaz çeliğin muhteviyatındaki molibden katkısı karıncalanma (pitting) korozyonunu bloke ederken, düşük karbon (L) sınıfı olması yüksek mekanik torklar altında cıvata dişlerinin kaynayarak kilitlenmesini (galling) önler ve sistemin uzun yıllar güvenle sökülüp takılabilmesine imkan tanır.
