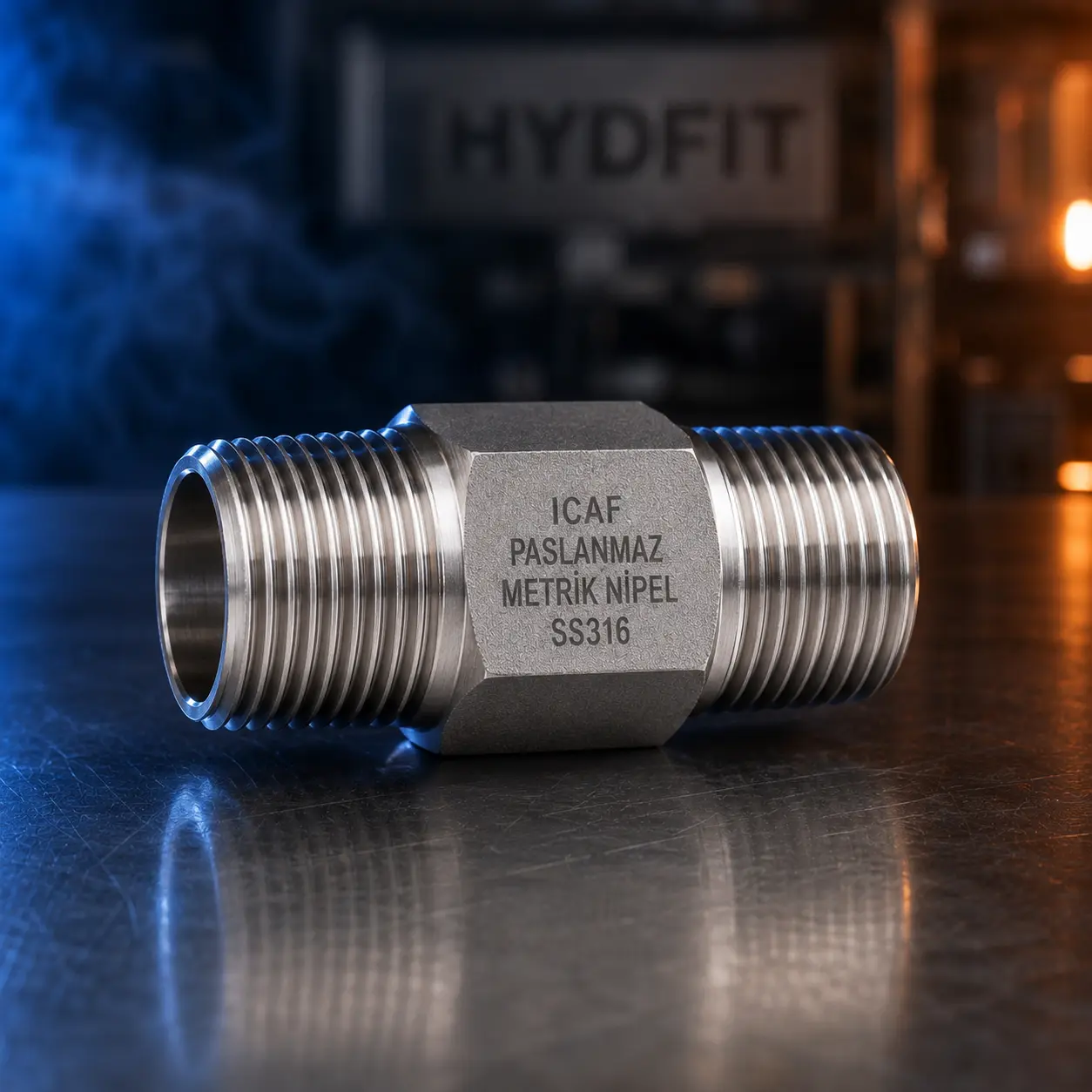

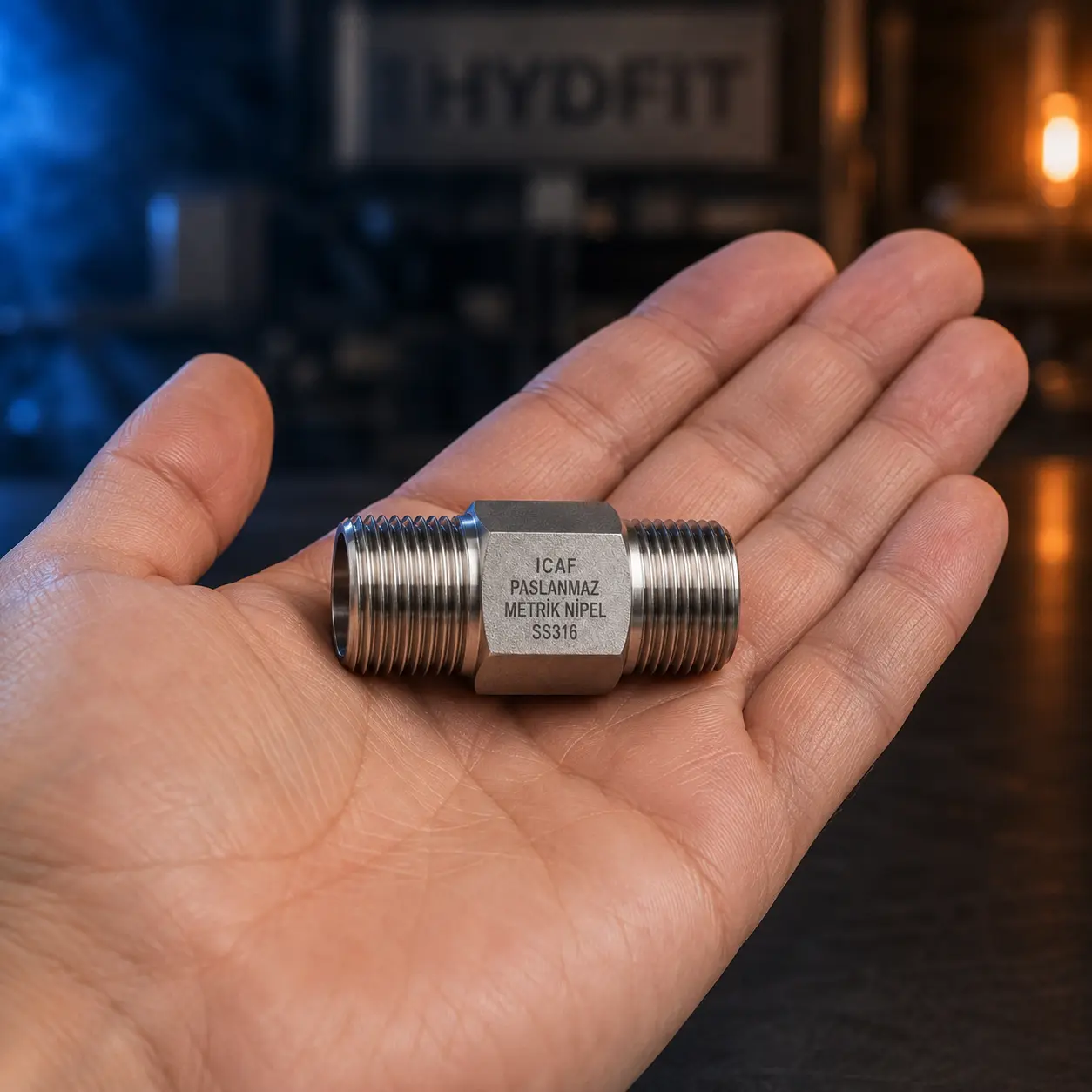

Paslanmaz Metrik Nipeller
Teknik özellikler ve kullanım alanları
Paslanmaz Metrik Nipeller, yüksek korozyon direnci ve mekanik mukavemet gerektiren gemi tesisat sistemleri, hidrolik devreler ve pnömatik kontrol hatları için özel olarak tasarlanmıştır. AISI 316L (SS316) kalitedeki monoblok paslanmaz çelikten hassas CNC tezgahlarında işlenen nipellerimiz, yüksek basınç, nem, kimyasal akışkanlar ve deniz suyu gibi zorlu çalışma koşullarında sıfır sızıntı garantisi sunar.
SS316 Teknik Özellikler (Technical Specifications)
| Malzeme Kalitesi | AISI 316L / EN 1.4404 / SS316 (Marine Grade) |
| Diş Normu | Metrik Diş (ISO Metric Thread - DIN 13) |
| Bağlantı Standardı | DIN 2353 / ISO 8434-1 uyumlu 24° L ve S serisi bağlantı |
| Sızdırmazlık Yapısı | Metrik tarafta 24 derece konik bağlantı geometrisi |
| Gövde Yapısı | Düz ve altı köşe anahtar ağızlı kompakt gövde |

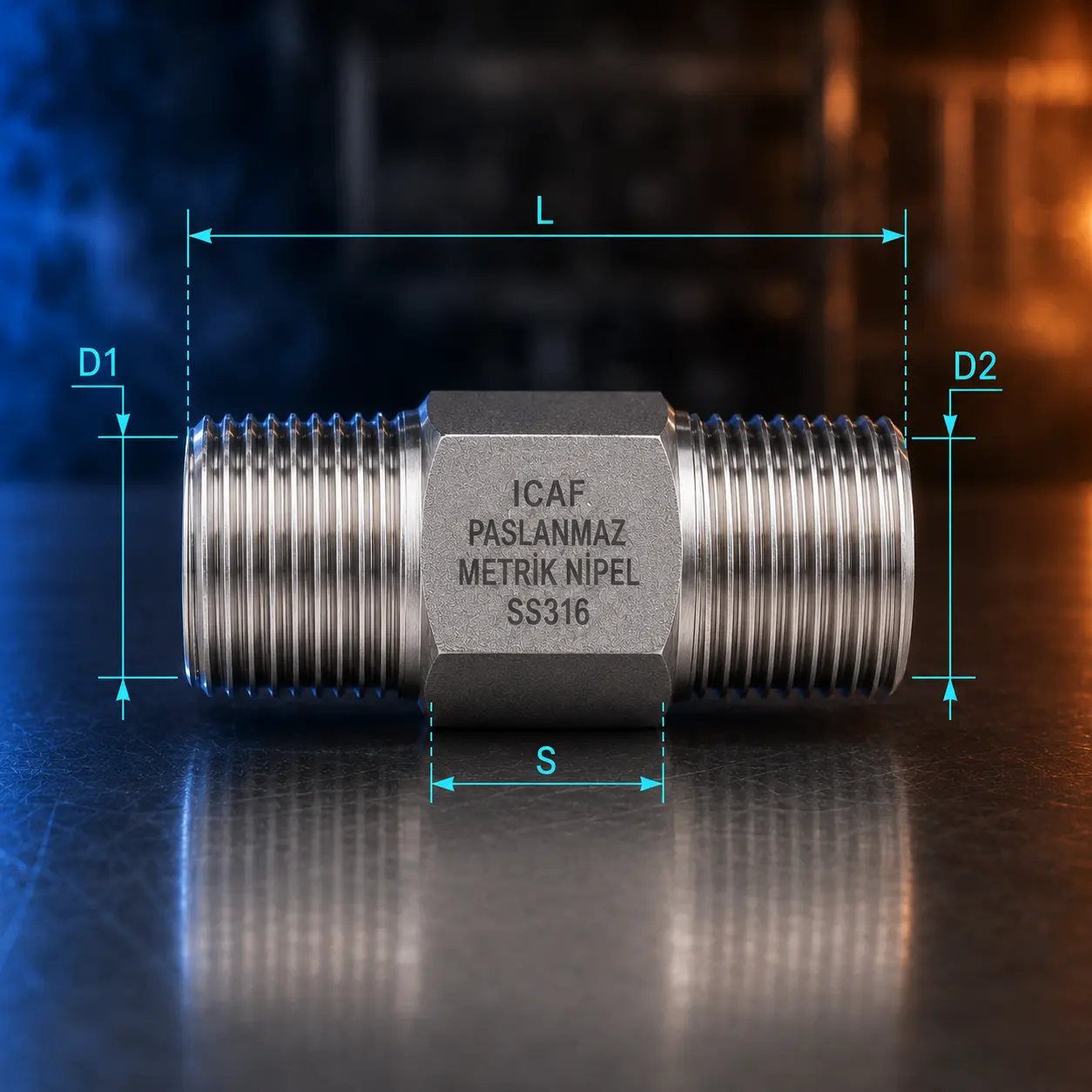

Ürün Ölçü Tablosu (Product Dimensions Table)
| Ölçü (Metric Thread) | Boru Dış Çapı (OD) | Seri Sınıfı & Sızdırmazlık Tipi | Anahtar Ağzı (Hex) | Ağırlık (gr) |
|---|---|---|---|---|
| M12 x 1.5 | 6 mm | 6L / 6S (24° İç Konik) | 14 mm | 22 gr |
| M14 x 1.5 | 8 mm | 8L / 8S (24° İç Konik) | 17 mm | 30 gr |
| M16 x 1.5 | 10 mm | 10L / 10S (24° İç Konik) | 19 mm | 41 gr |
| M18 x 1.5 | 12 mm | 12L / 12S (24° İç Konik) | 22 mm | 55 gr |
| M22 x 1.5 | 15 mm | 15L / 14S (24° İç Konik) | 24 mm | 72 gr |
| M26 x 1.5 | 18 mm | 18L / 16S (24° İç Konik) | 30 mm | 115 gr |
| M30 x 2.0 | 22 mm | 22L / 20S (24° İç Konik) | 36 mm | 168 gr |
Kullanım Alanları (Applications)
- Yüksek basınçlı hidrolik boru devreleri ve ekipman bağlantıları
- Pnömatik enstrümantasyon, otomasyon ve sinyal hatlar
- Denizcilik ve gemi üzeri hidrolik sistem donatımları
- Kimya, proses tesisleri ve korozif akışkan transfer şebekeleri
Gemi Hidrolik Sistemlerinde Metrik Dişli Nipeller ve DIN 2391 / ISO 8434-1 Standartlarının Önemi
Denizcilik sektöründe, gemi makine daireleri, güverte üstü kreynler, ırgatlar ve dümen makineleri (steering gear) gibi yüksek basınç ve ağır mekanik vibrasyon barındıran şebekelerde bağlantı elemanlarının yapısal bütünlüğü kritik bir role sahiptir. Paslanmaz metrik nipeller, özellikle Avrupa ve Asya menşeili tersane donatımlarında, boru hatlarını valf bloklarına, pompalara ve silindirlere entegre etmek için en güvenilir mekanik çözümü sunar.
Neden AISI 316L (SS316) Tercih Edilmelidir?
Deniz suyu, yüksek tuzluluk oranı ve amonyak barındıran korozif atmosfer nedeniyle karbon çeliği ve düşük kaliteli paslanmaz alaşımları hızla devalüe eder. AISI 316L (EN 1.4404) kalite monoblok paslanmaz çelik, içeriğindeki minimum %2-3 oranındaki Molibden (Mo) sayesinde oyuklaşma (pitting) ve çatlak korozyonuna karşı ekstrem mukavemet gösterir. Düşük karbon (L - Low Carbon) türevi olması ise kaynak ve ısıl işlemler esnasında karbür çökelmesini engelleyerek, nipel gövdesinin kritik kristaller arası korozyona uğramasını önler.
24 Derece İç Konik (DIN 2353) Sızdırmazlık Teknolojisi
Geleneksel diş üstü sızdırmazlık yöntemleri (teflon bant, sıvı conta vb.), hidrolik şoklar (koç darbeleri) ve sıcaklık dalgalanmaları karşısında zamanla esnekliğini kaybederek mikro sızıntılara yol açar. DIN 2353 / ISO 8434-1 normuna göre üretilen metrik nipellerde ise sızdırmazlık, dişlerin kendisiyle değil, nipel ucundaki hassas 24° sızdırmazlık konisi ile borunun (veya yüksüğün) mekanik olarak birbirine tam oturmasıyla sağlanır. Bu metal-metal temas, ani basınç yükselmelerinde (400 Bar ve üzeri) sıfır sızıntı ve maksimum sızdırmazlık emniyeti sunar.
Hafif Seri (L) ve Ağır Seri (S) Seçimi
Metrik tesisat donanımlarında ölçülendirme yapılırken "L" (Light) ve "S" (Heavy) serisi ayrımına dikkat edilmelidir. Aynı diş ölçüsüne (örneğin M16x1.5) sahip iki nipel, iç konik havşa çapı ve boru dış çapı bakımından birbirinden tamamen farklıdır:
- L (Hafif) Serisi: Genellikle orta basınçlı pnömatik kontrol şebekelerinde, yaşam mahali tatlı su hatlarında ve enstrümantasyon devrelerinde tercih edilir.
- S (Ağır) Serisi: Kalın çeperli boruların kullanıldığı, yüksek titreşimli merkezi hidrolik güç ünitelerinde (HPU), ana yakıt transfer şebekelerinde ve dümenci servo sistemlerinde mekanik yırtılma riskine karşı zorunludur.
Doğru montaj ve periyodik sörvey süreçlerinde, torklama değerlerine sadık kalınması ve aşırı sıkmadan (over-tightening) kaçınılması mekanik diş deformasyonunu engelleyerek nipel ömrünü geminin işletme ömrüyle eşdeğer seviyeye getirmektedir.
