Paslanmaz NPT – Metrik S Tipi Dirsekler SS316
Teknik özellikler ve kullanım alanları

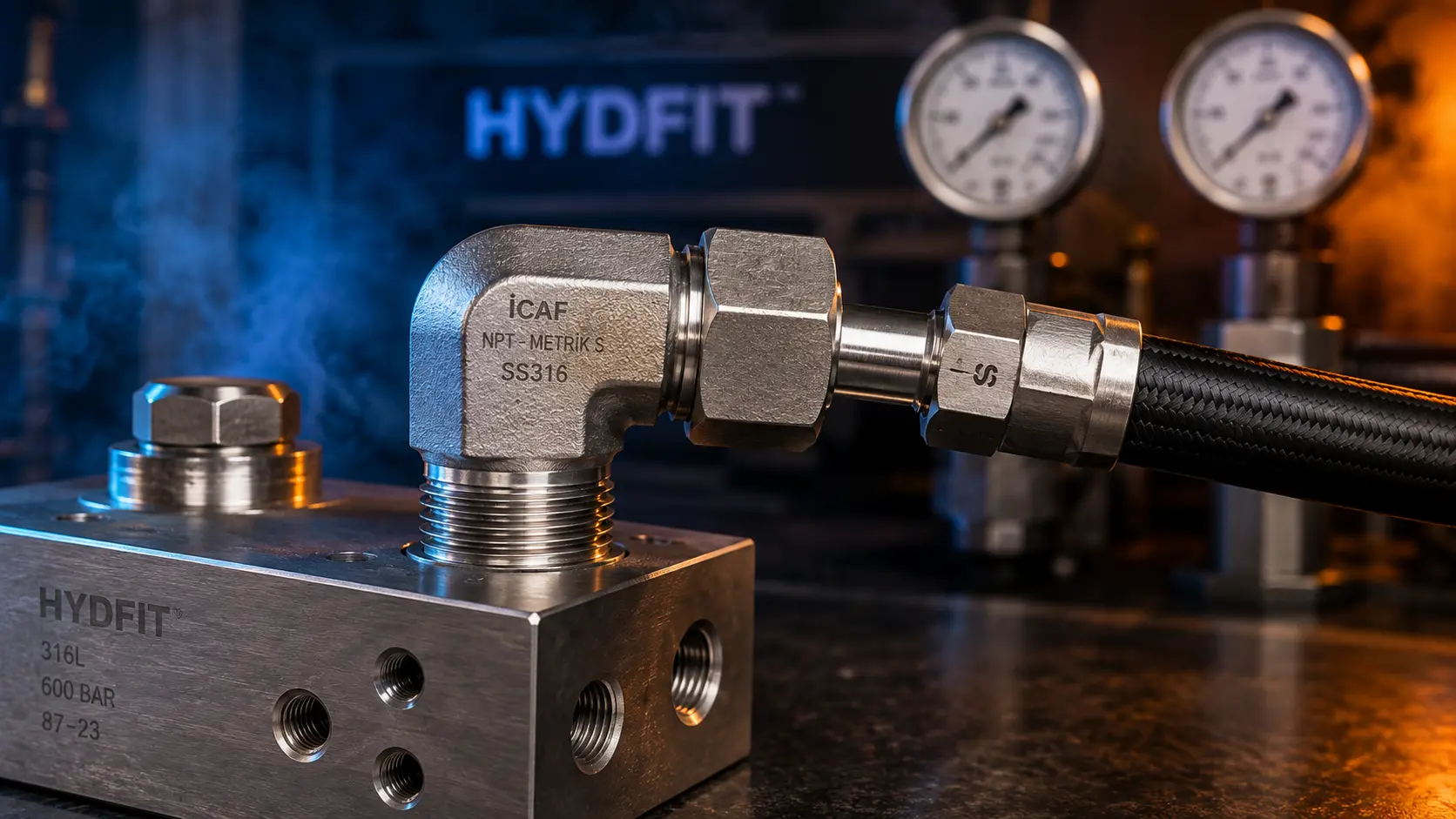

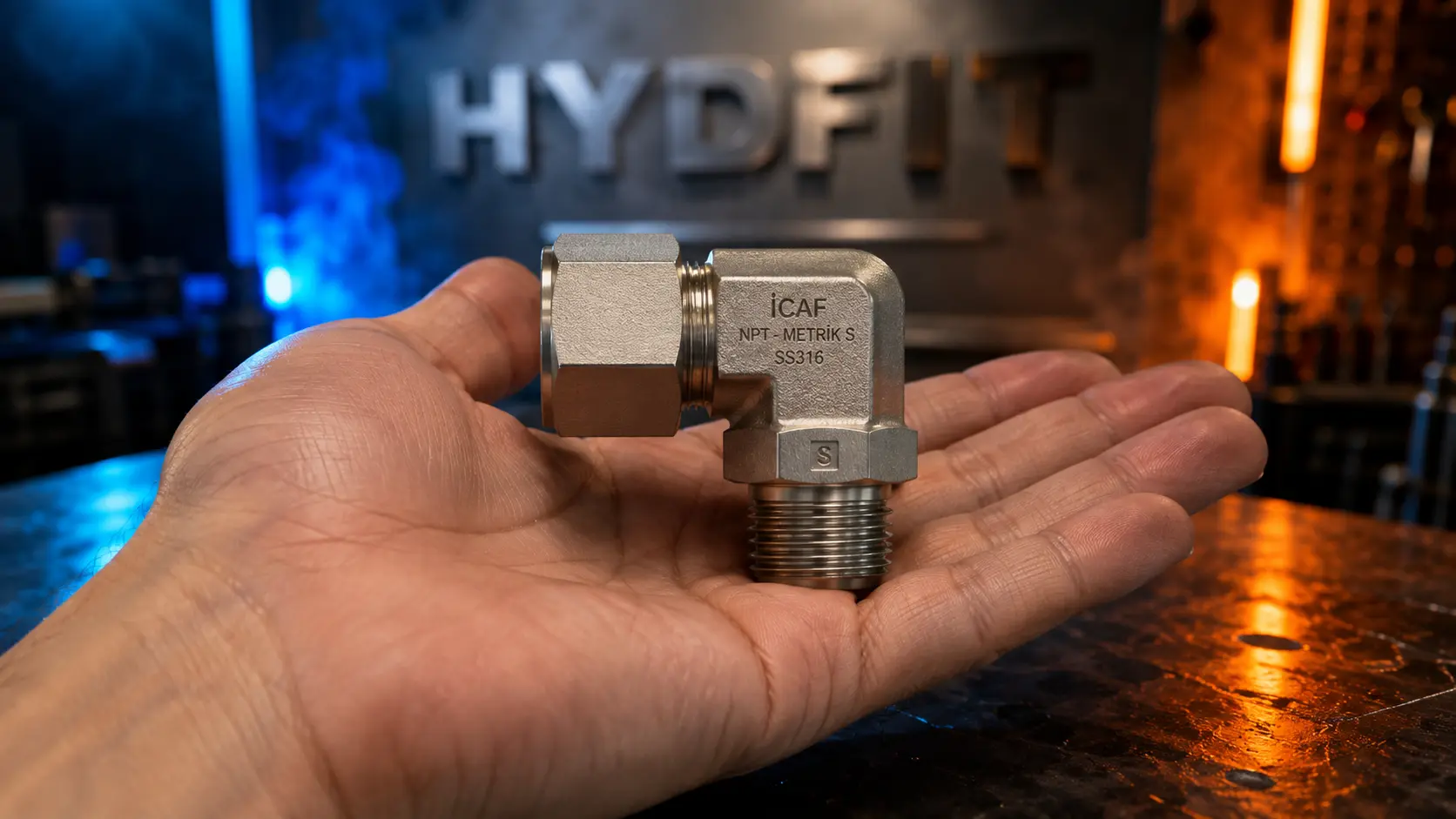

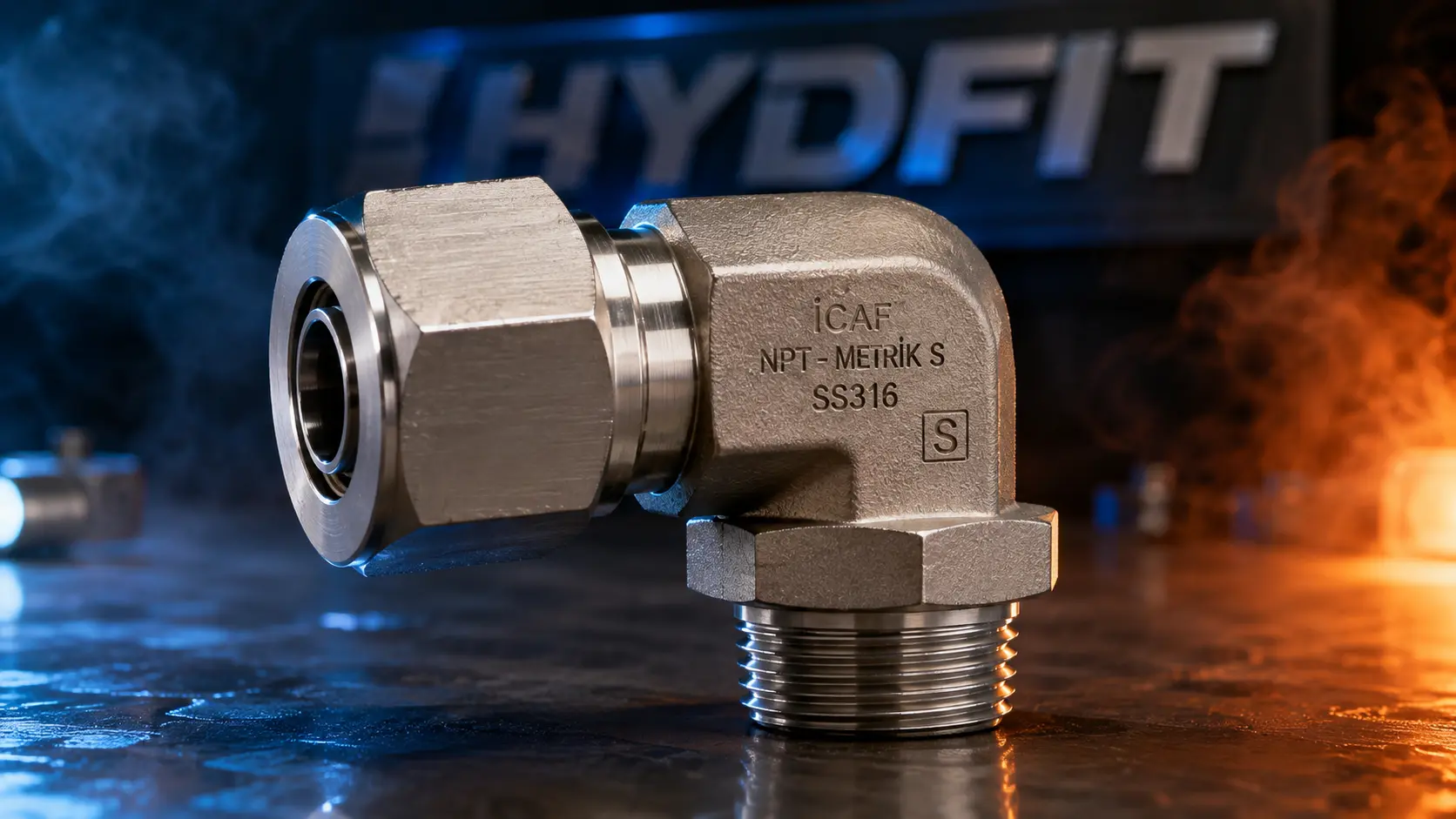

Paslanmaz NPT – Metrik S Tipi Dirsekler (Ağır Seri), ekstrem yüksek işletme basıncı, mekanik stres, yoğun hidrolik şoklar ve aşırı titreşimin bulunduğu kritik gemi tesisat devreleri için geliştirilmiştir. Monoblok SS316L (AISI 316L) paslanmaz çelik dövme gövdeden hassas CNC tezgahlarında işlenen ağır seri dirseklerimiz, NPT iç dişli yüksek basınç pompa, valf veya silindir çıkışlarını metrik kalın çeperli hidrolik boru hatlarına dar alanlarda 90 derece açıyla ve tam sızdırmazlıkla entegre eder.
SS316L Teknik Özellikler (Technical Specifications)
| Malzeme Kalitesi | AISI 316L / EN 1.4404 / SS316L (Marine Grade) |
| NPT Diş Standart Normu | ASME B1.20.1 standardına uygun konik erkek dış diş |
| Metrik Bağlantı Normu | DIN 2353 / ISO 8434-1 uyumlu 24° S (Ağır / Heavy) serisi bağlantı |
| Basınç Sınıfı | PN 400 / PN 630 Bar (Ekstrem yüksek basınç dayanımı) |
| Gövde Üretim Metodu | 90 Derece L tipi eşit gövde, dövme paslanmaz yoğunlaştırılmış kompakt mimari |
Ürün Ölçü Tablosu (Product Dimensions Table)
| NPT Erkek Diş Ölçüsü | Metrik Bağlantı (Boru OD) | Seri Sınıfı & Sızdırmazlık | Gövde Yapısı | Ağırlık (gr) |
|---|---|---|---|---|
| 1/4" NPT | 6 mm | 6S (24° İç Konik - Ağır) | Dövme Gövde | 54 gr |
| 1/4" NPT | 8 mm | 8S (24° İç Konik - Ağır) | Dövme Gövde | 62 gr |
| 3/8" NPT | 10 mm | 10S (24° İç Konik - Ağır) | Dövme Gövde | 88 gr |
| 3/8" NPT | 12 mm | 12S (24° İç Konik - Ağır) | Dövme Gövde | 105 gr |
| 1/2" NPT | 14 mm | 14S (24° İç Konik - Ağır) | Dövme Gövde | 155 gr |
| 1/2" NPT | 16 mm | 16S (24° İç Konik - Ağır) | Dövme Gövde | 185 gr |
| 3/4" NPT | 20 mm | 20S (24° İç Konik - Ağır) | Dövme Gövde | 280 gr |
| 1" NPT | 25 mm | 25S (24° İç Konik - Ağır) | Dövme Gövde | 460 gr |
| 1-1/4" NPT | 30 mm | 30S (24° İç Konik - Ağır) | Dövme Gövde | 640 gr |
| 1-1/2" NPT | 38 mm | 38S (24° İç Konik - Ağır) | Dövme Gövde | 850 gr |
Kullanım Alanları (Applications)
- PN 400 ve PN 630 Bar seviyesindeki ana hidrolik güç üniteleri (HPU) yüksek basınç hatları
- Gemi dümen sistemleri, mega ırgatlar ve güverte üstü ağır hizmet kreyn 90° yön değişim devreleri
- Kargo rampa sistemleri, kapak piston şebekeleri ve yüksek vibrasyonlu makine dairesi manifoldları
- Yüksek basınçlı yakıt enjeksiyon üniteleri, merkezi yağlama ve marine test stand donatımları
Ağır Hizmet Gemi Hidrolik Devrelerinde Hibrit Geçişler ve 90 Derece NPT-Metrik S Serisi Dirseklerin Mukavemet Analizi
Gemi inşa mühendisliğinde, özellikle kargo kapakları hidrolik pistonları, ağır yük ırgatları ve dümen kontrol servo sistemleri gibi kritik mekanizmalar 400 ile 630 Bar aralığındaki ekstrem basınç sınıflarında operasyon gösterir. Tesisat yerleşim şemalarında, Amerikan standartlarına göre üretilmiş NPT iç dişli vana blokları veya aktüatör çıkışlarının, geminin kalın çeperli dikişsiz metrik hidrolik boru hatlarına dar alanlarda 90 derecelik keskin açılarla bağlanması zorunludur. Bu yüksek riskli geçiş noktalarında gerilimsiz bağlantı sağlayan Paslanmaz NPT – Metrik S Tipi dirsekler (Ağır Seri), s sitemde oluşabilecek devasa dinamik yükleri göğüsleyecek gövde et kalınlığına sahiptirler.
Monoblok Sıcak Dövme Mimarisi ve Çift Kademeli Sızdırmazlık Karakteristiği
Hidrolik devrelerde akış yönünün aniden 90 derece kırılması, dirsek dirseğinin harici köşesinde yüksek bir kavitasyon ve ani valf açılıp kapanmalarından kaynaklanan dinamik şok dalgaları (koç darbeleri) meydana getirir. Düz çubuk malzemeden delinerek üretilen standart dirsekler, bu harici mekanik vibrasyon karşısında zamanla yapısal yorulmaya uğrayarak çatlayabilir. ICAF standartlarında strictly monoblok sıcak dövülmüş paslanmaz çelikten imal edilen ağır seri dirseklerimiz, homojen moleküler yapısı sayesinde basınç dalgalarını mükemmel absorbe eder:
- NPT Erkek Tarafı (ASME B1.20.1): 1° 47' koniklik açısına sahip olan bu diş yapısı, vidalandıkça dişi yatak içinde radyal olarak kilitlenir. Diş kökleri ve tepelerinin metal-metal teması, sızdırmazlık pulu veya conta gerektirmeden ekstrem basınçlarda sızdırmaz sızdırmazlık sağlar.

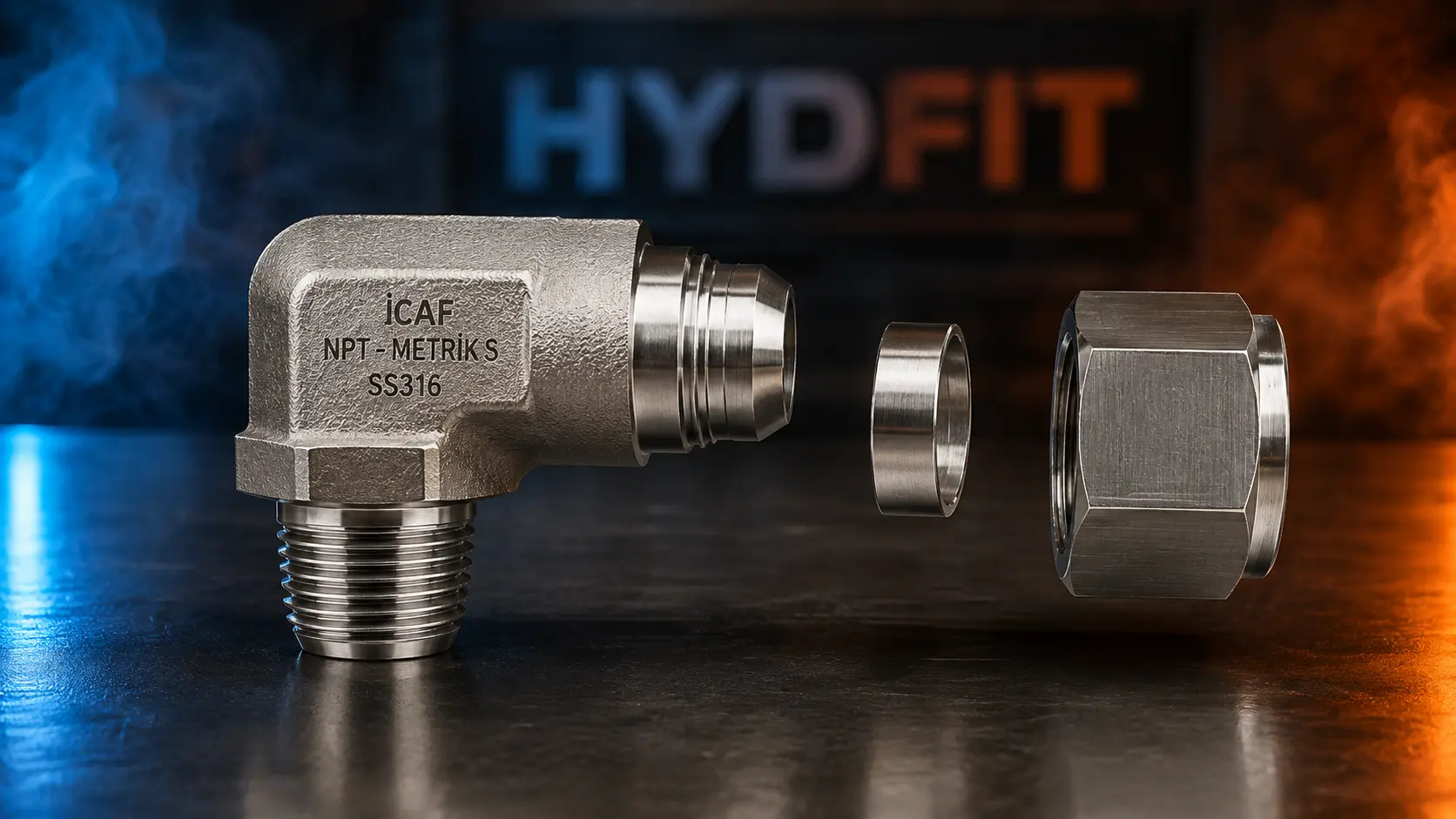

- Metrik S Serisi Tarafı (DIN 2353): 24 derecelik derin bir iç havşaya sahiptir. Somun sıkıldığında ağır hizmet tipi kesme yüksüğü (cutting ring) boruyu derinlemesine ısırarak nipel iç konisine mekanik olarak kilitlenir ve ağır marine vibrasyonları altında gevşemez.
Ağır İşletme Şartlarında Neden AISI 316L (SS316L) Alaşımı Tercih Edilmelidir?
Aşırı torklama değerleri gerektiren ağır hizmet hidrolik montajlarında rakorların diş kapması, yorulması veya deniz suyunun korozif etkisiyle çatlak korozyonuna uğraması büyük tehlike oluşturur. ICAF kurumsal üretim standartlarında monoblok dövme paslanmaz çelikten CNC tezgahlarında kusursuz hat toleransıyla işlenen dirsek rakorlarımız, olağanüstü pürüzsüz diş yüzeylerine sahiptir. AISI 316L alaşımının yapısındaki molibden katkısı deniz suyuna ve klorür iyonu saldırılarına karşı %100 koruma sağlarken, düşük karbon (L) sınıfı olması yüksek mekanik torklar altında cıvata dişlerinin kaynayarak kilitlenmesini (galling) önler ve sistemin uzun yıllar güvenle sökülüp takılabilmesine imkan tanır.
