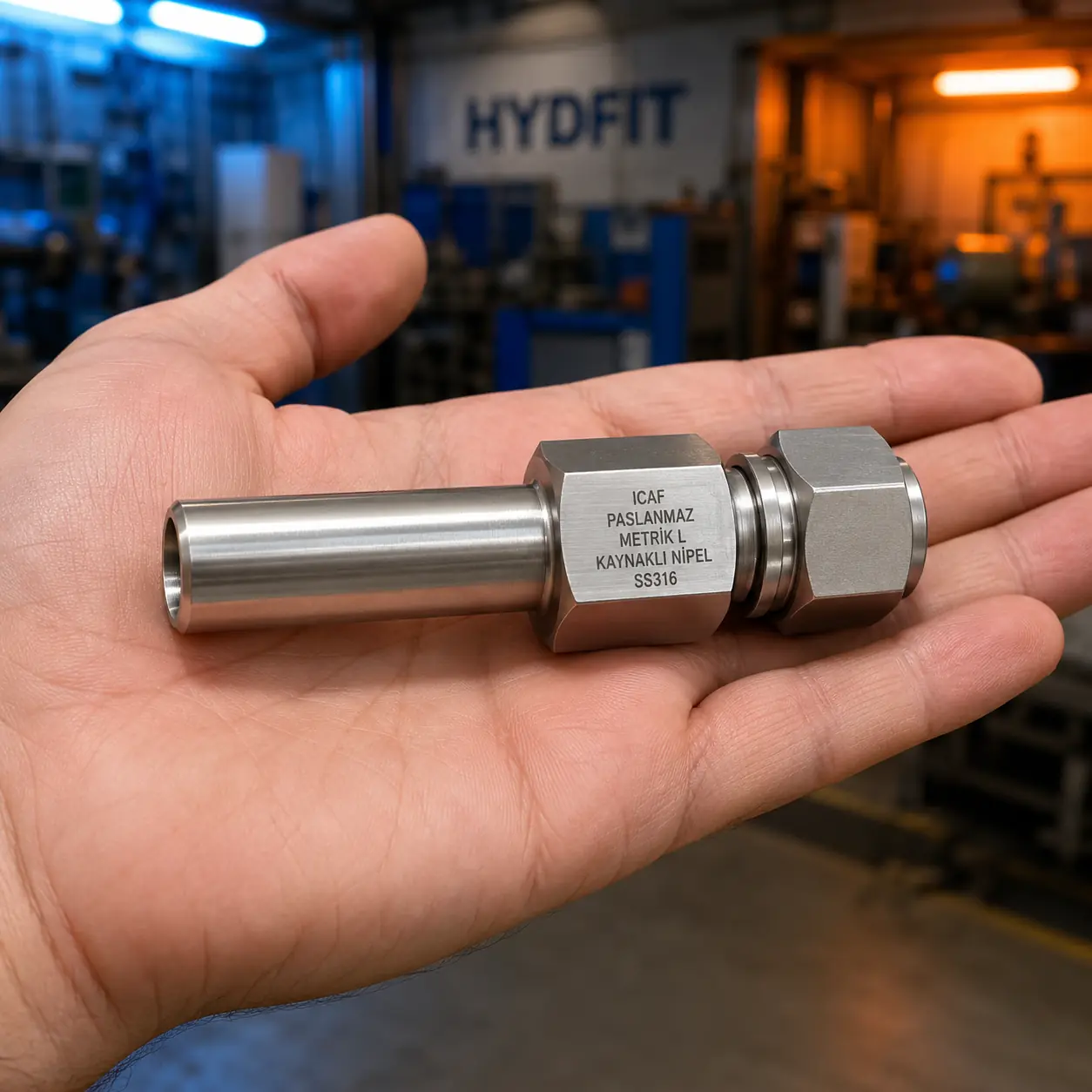

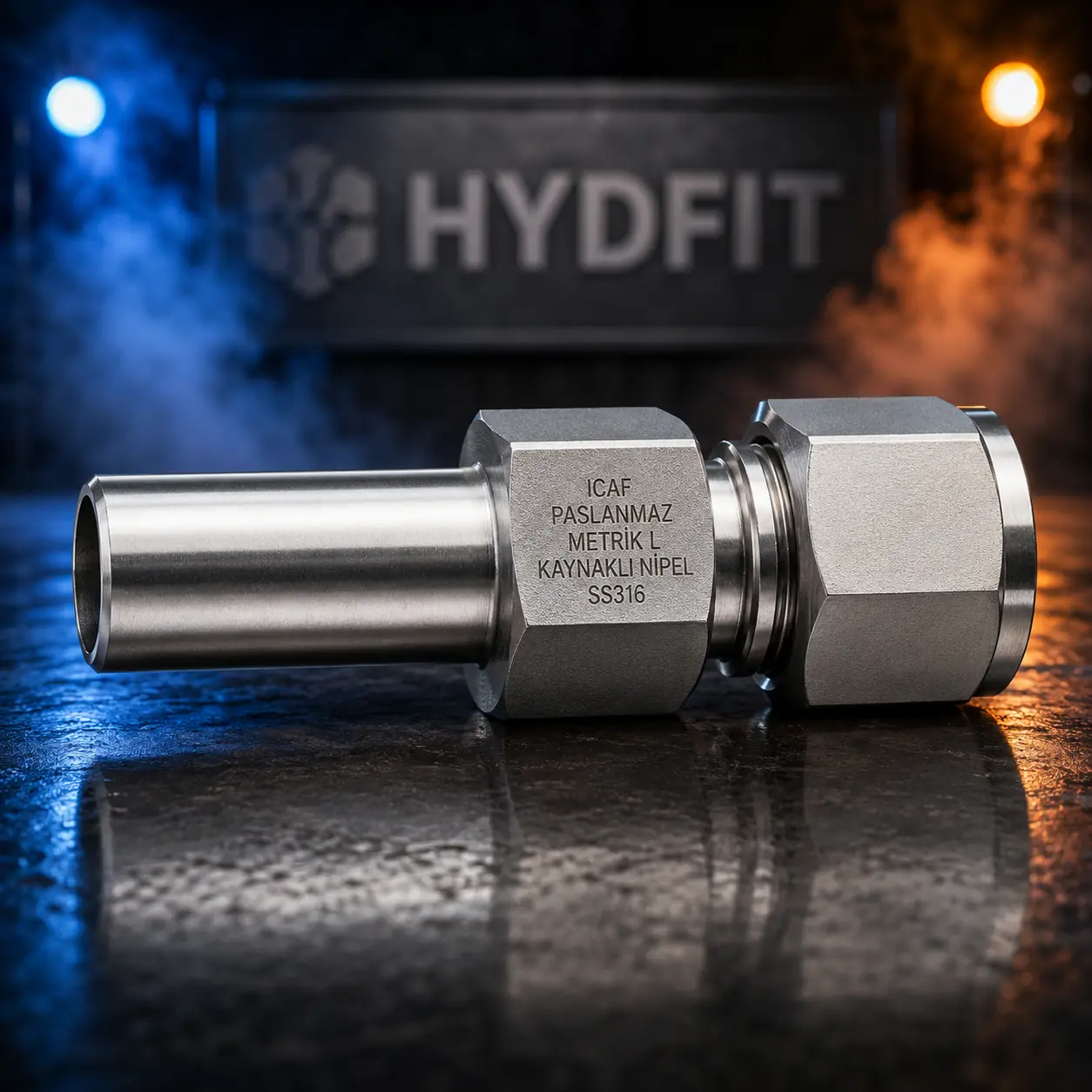

Paslanmaz Metrik L Tipi Kaynaklı Nipeller SS316
Teknik özellikler ve kullanım alanları
Paslanmaz Metrik L Tipi Kaynaklı Nipeller (Hafif Seri), gemi hidrolik devrelerinde, endüstriyel proses hatlarında ve yüksek mekanik vibrasyon barındıran akışkan şebekelerinde boruların rakor gövdelerine veya valf bloklarına kaynak yöntemiyle sızdırmaz entegrasyonu için geliştirilmiştir. Monoblok SS316L (AISI 316L) paslanmaz çelikten hassas CNC tezgahlarında işlenen kaynaklı nipellerimiz, yüksek basınç altında sıfır sızıntı güvencesi sunar.
SS316L Teknik Özellikler (Technical Specifications)
| Malzeme Kalitesi | AISI 316L / EN 1.4404 / SS316L (Marine Grade - Low Carbon) |
| Bağlantı Standartları | DIN 2353 / ISO 8434-1 normlarına tam uyumlu 24° konik yerleşim |
| Kaynak Normu | Alın kaynak ağzı (Butt-weld) hazırlığına uygun pürüzsüz uç yapısı |
| Sızdırmazlık Yapısı | 24 derece dış konik yataklama ve entegre O-Ring (DKO sızdırmazlık yivli) |
| Sertifikasyon | Uluslararası Klas Kuruluşları (DNV, Bureau Veritas, Lloyd's) Normlarına Uygun |
Ürün Ölçü Tablosu (Product Dimensions Table)
| Boru Dış Çapı (OD) | Kaynak Uç Çapı (Ø) | Seri Sınıfı & Sızdırmazlık Tipi | Toplam Boy (L) | Ağırlık (gr) |
|---|---|---|---|---|
| 6 mm | 6.0 mm | 6L (24° O-Ringli DKO) | 30 mm | 18 gr |
| 8 mm | 8.0 mm | 8L (24° O-Ringli DKO) | 32 mm | 24 gr |
| 10 mm | 10.0 mm | 10L (24° O-Ringli DKO) | 34.5 mm | 32 gr |
| 12 mm | 12.0 mm | 12L (24° O-Ringli DKO) | 34.5 mm | 38 gr |
| 15 mm | 15.0 mm | 15L (24° O-Ringli DKO) | 36.5 mm | 55 gr |
| 18 mm | 18.0 mm | 18L (24° O-Ringli DKO) | 38.5 mm | 78 gr |
| 22 mm | 22.0 mm | 22L (24° O-Ringli DKO) | 41.5 mm | 110 gr |
| 28 mm | 28.0 mm | 28L (24° O-Ringli DKO) | 44.5 mm | 165 gr |
| 35 mm | 35.0 mm | 35L (24° O-Ringli DKO) | 47.5 mm | 240 gr |
| 42 mm | 42.0 mm | 42L (24° O-Ringli DKO) | 50.0 mm | 315 gr |
Kullanım Alanları (Applications)
- Gemi ve yat inşa sanayi kalıcı sızdırmazlık gerektiren hidrolik boru donatımları
- Pnömatik sistem kontrol panelleri, enstrümantasyon şebekeleri ve manifold blokları
- Makine dairesi yakıt transfer, sintine ve yağlama yağı yardımcı tesisat hatları
- Yüksek mekanik vibrasyonlu ve basınç dalgalanmalı endüstriyel proses devreleri
Gemi Hidrolik Tesisatlarında Kaynak Bağlantılı Metrik Nipeller ve DKO Sızdırmazlık Teknolojisinin Mühendislik Standartları

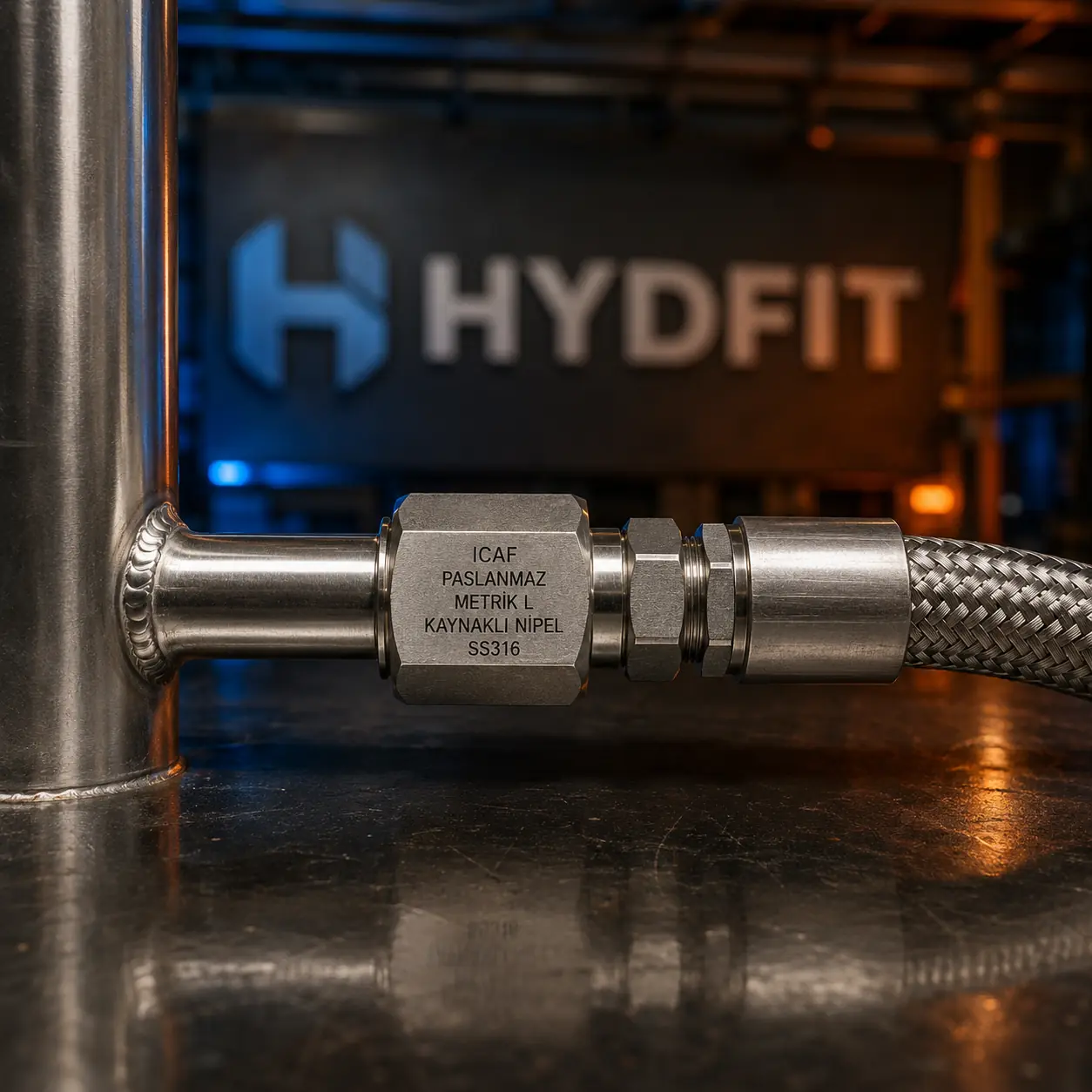

Denizcilik sektöründe, gemi içi mekanik donatımlarda ve yüksek vibrasyon barındıran makine dairesi akışkan şebekelerinde, kesme yüksüklü (cutting ring) bağlantıların zamanla gevşeme riski taşıdığı kritik noktalar mevcuttur. Özellikle sürekli dinamik yüklere, mekanik darbelere ve koç darbelerine maruz kalan hatlarda, borunun nipel gövdesine kalıcı olarak kaynatılması en güvenilir yapısal çözümdür. Paslanmaz metrik L tipi kaynaklı nipeller, bir ucundaki monoblok alın kaynak (butt-weld) yeteneği ve diğer ucundaki DIN 2353 standartlarına uygun 24° konik yapısı sayesinde kalıcı sızdırmazlığı mekanik esneklikle birleştiren hibrit mühendislik elemanlarıdır.
Yüksek Titreşim Altında DKO Elastomerik Sızdırmazlık Emniyeti

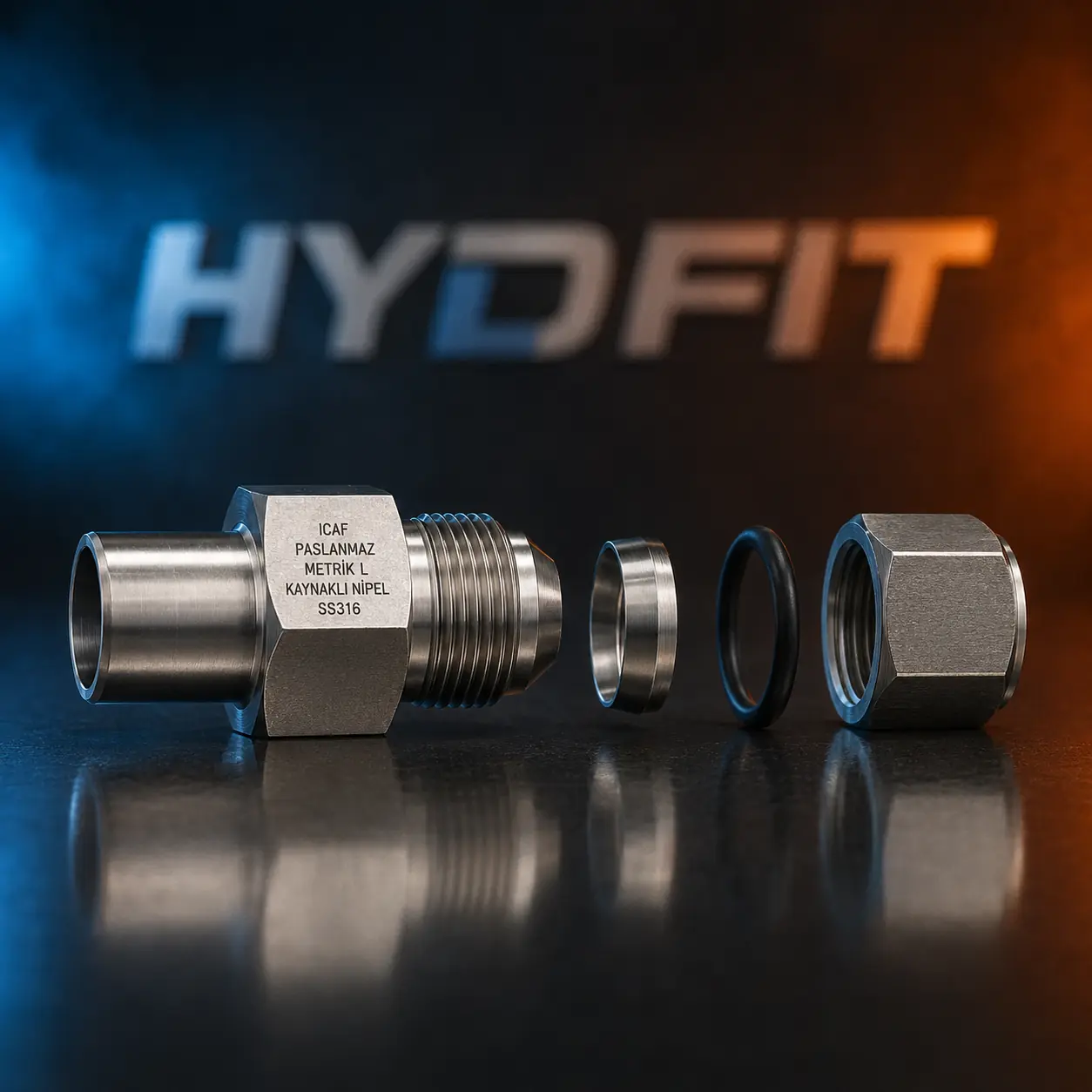

Gemi makinelerinin yarattığı sürekli yüksek frekanslı titreşim, metal-metal temaslı geleneksel sızdırmazlık yüzeylerinde zamanla mikro boşlukların oluşmasına sebebiyet verebilir. ISO 8434-1 ve DIN 2353 hafif seri (L) standartlarına göre tasarlanan kaynaklı nipellerimizde, 24 derecelik konik yerleşim yüzeyine özel bir kanal (yiv) açılarak içerisine yüksek mukavemetli bir elastomer O-ring yerleştirilmiştir (DKO tasarımı). Somun sıkıldığında, bu kauçuk conta rakor gövdesinin iç konisine preslenerek mikron düzeyindeki tüm yüzey pürüzlerini kapatır. Metal gövdenin sunduğu mekanik taşıma gücü, elastomer contanın esnek sızdırmazlık kabiliyetiyle birleşerek sistemin işletme ömrü boyunca sızıntısız çalışmasını garantiler.
Kaynak Süreçlerinde AISI 316L (SS316L) Alaşımının Kritik Rolü
Hidrolik nipellerin boru hatlarına kaynakla birleştirilmesi esnasında parça çok yüksek ısıl yüklere maruz kalır. Standart paslanmaz çeliklerde kaynak ısısı, malzemedeki karbonun krom ile birleşerek krom-karbür oluşturmasına ve kaynak dikişi çevresinde paslanmaya karşı korumasız bölgelerin (kristaller arası korozyon) ortaya çıkmasına neden olur. ICAF kurumsal standartlarında üretilen kaynaklı nipellerde AISI 316L (Düşük Karbon - Low Carbon) kalite paslanmaz çelik kullanılmasının birincil sebebi budur. Çok düşük karbon muhteviyatı sayesinde kaynak esnasında karbür çökelmesi yaşanmaz. CNC tezgahlarında işlenen kusursuz diş yapısı ve yüzey kalitesi, deniz suyunun ve korozif marine atmosferin yıpratıcı etkilerine karşı geminin ömrü boyunca %100 koruma sağlar.
