Paslanmaz Metrik Kruva Dört Yollu Rakorlar SS316
Teknik özellikler ve kullanım alanları

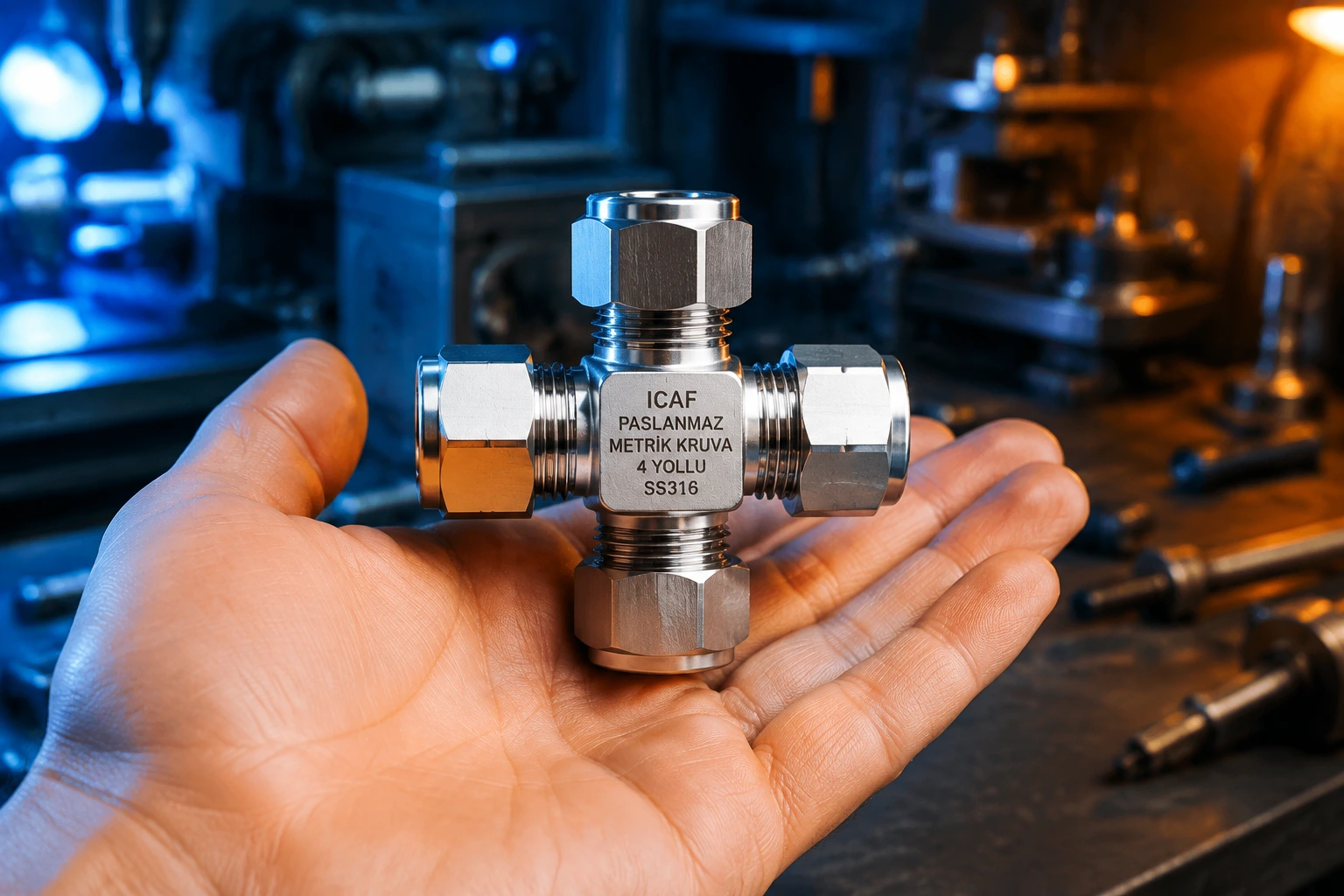

Paslanmaz Metrik Kruva Dört Yollu Rakorlar (Cross Union)
Merkezi hidrolik dağıtım manifoldlarında, kontrol panellerinde ve enstrümantasyon hatlarında akışın dört farklı yöne eşit şekilde dağıtılması veya birleştirilmesi amacıyla tasarlanmıştır. Monoblok sıcak dövme SS316 paslanmaz çelik gövdeden üretilmiştir.
Teknik Özellikler
| Malzeme Kalitesi | AISI 316L / EN 1.4404 / SS316 (Marine Grade) |
| Bağlantı Standardı | DIN 2353 / ISO 8434-1 uyumlu 24 derece iç konik bağlantı |
| Basınç Sınıfı | PN 315 Bar (L Serisi) / PN 400 Bar (S Serisi) |
Ürün Ölçü Tablosu
| Boru Dış Çapı (OD) | Diş Ölçüsü (Metric) | Seri Sınıfı | Anahtar Ağzı (Hex) | Ağırlık (gr) |
|---|---|---|---|---|
| 6 mm L | M12 x 1.5 | Hafif (L) | 14 mm | 58 gr |
| 8 mm L | M14 x 1.5 | Hafif (L) | 17 mm | 74 gr |
| 10 mm L | M16 x 1.5 | Hafif (L) | 19 mm | 95 gr |
| 12 mm L | M18 x 1.5 | Hafif (L) | 22 mm | 120 gr |
| 16 mm S | M24 x 2.0 | Ağır (S) | 30 mm | 265 gr |
| 20 mm S | M30 x 2.0 | Ağır (S) | 36 mm | 410 gr |
Merkezi Hidrolik Dağıtım Sistemlerinde Kruva Rakorların Yapısal Önemi
Dört yollu kruva rakorlar, çoklu hat geçişlerinde rakor kalabalığını azaltarak alandan maksimum tasarruf sağlar. Monoblok yapısı sayesinde ani yön değişimlerinden doğan hidrolik şokları ve yüksek titreşimi kusursuzca sönümler.
