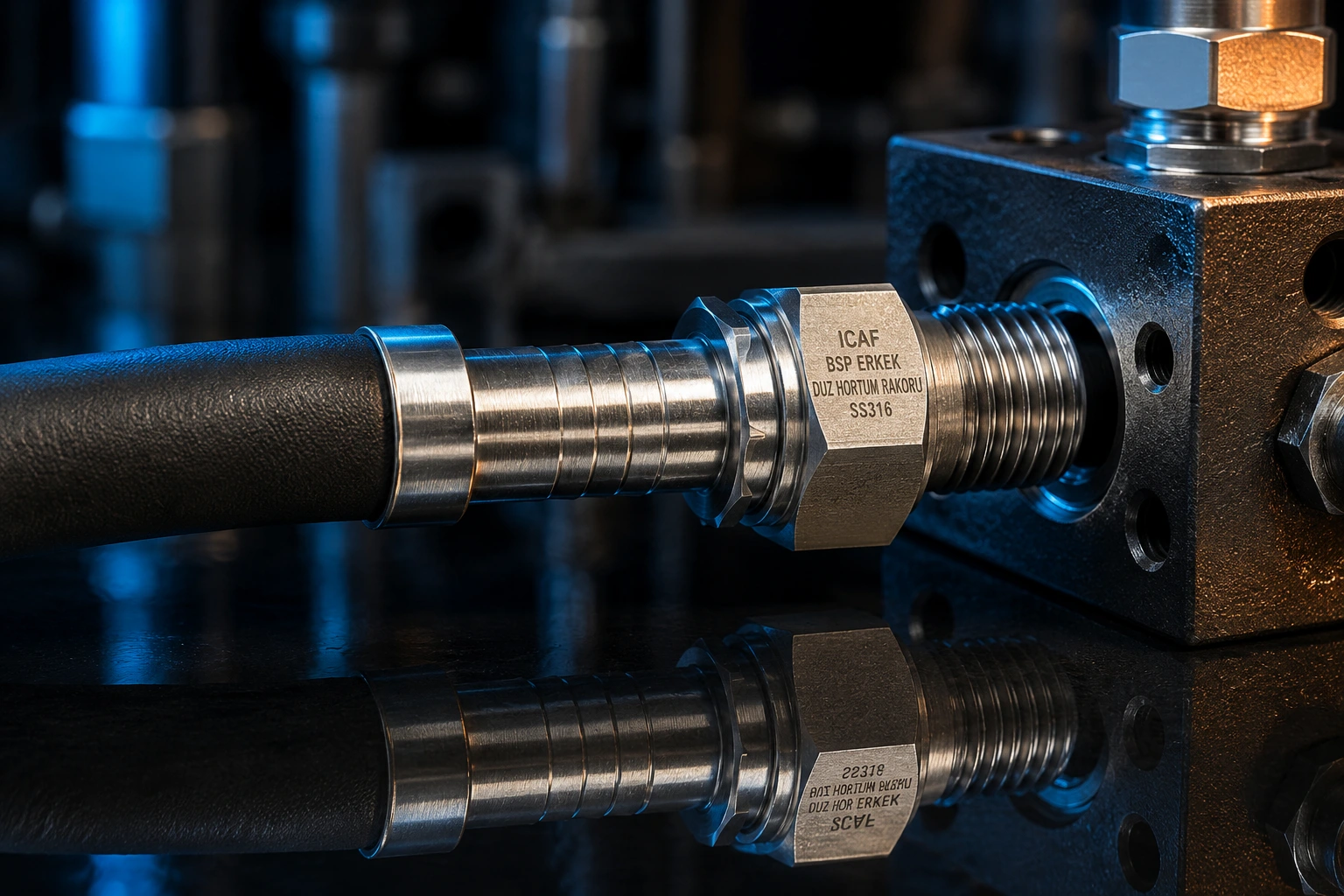

Paslanmaz Düz Hidrolik Hortum Rakorları - BSP Erkek
Teknik özellikler ve kullanım alanları
Paslanmaz Düz Hidrolik Hortum Rakorları (BSP Erkek - Straight Male Coupling), esnek hidrolik hortum gruplarının vana bloklarına, manifold portlarına, hidrolik pompalara ve silindirlere sızdırmaz bir şekilde preslenerek (crimping) bağlanması amacıyla tasarlanmıştır. Monoblok AISI 316L (SS316L) marine kalite paslanmaz çelikten hassas CNC tezgahlarında mikron hassasiyetle işlenen hortum başlıklarımız, en ağır denizcilik ve işletme şartlarında yüksek basınç ve sıfır sızıntı garantisi sunar.
SS316L Teknik Özellikler (Technical Specifications)
| Malzeme Kalitesi | AISI 316L / EN 1.4404 / SS316L (Marine Grade - Low Carbon) |
| Diş Normu | ISO 228-1 standardına uygun paralel/silindirik erkek diş (G Diş / ED-Ring veya pul uyumlu) |
| Sızdırmazlık Yapısı | 60 Derece dış konik havşa (cone seat) mekanik sızdırmazlık geometrisi |
| Kuyruk Tasarımı | Pres tipi tırtıllı, hortum iç çeperini tam kavrayan emniyetli kuyruk yapısı |
Ürün Ölçü Tablosu (Product Dimensions Table)
| Hortum İç Çapı (İnç) | BSP Diş Ölçüsü (G) | Kuyruk Serisi (Pres Tipi) | Çalışma Basıncı (WP) | Ağırlık (gr) |
|---|---|---|---|---|
| 1/4"" Hortum (DN6) | G 1/4"" - 19 Diş | R1 / R2 / 4SP Uyumlu | PN 350 Bar | 45 gr |
| 3/8"" Hortum (DN10) | G 3/8"" - 19 Diş | R1 / R2 / 4SP Uyumlu | PN 350 Bar | 65 gr |
| 1/2"" Hortum (DN12) | G 1/2"" - 14 Diş | R1 / R2 / 4SP Uyumlu | PN 315 Bar | 95 gr |
| 5/8"" Hortum (DN16) | G 5/8"" - 14 Diş | R1 / R2 / 4SP Uyumlu | PN 250 Bar | 120 gr |
| 3/4"" Hortum (DN19) | G 3/4"" - 14 Diş | R1 / R2 / 4SH Uyumlu | PN 250 Bar | 160 gr |
| 1"" Hortum (DN25) | G 1"" - 11 Diş | R1 / R2 / 4SH Uyumlu | PN 200 Bar | 270 gr |
| 1-1/4"" Hortum (DN32) | G 1-1/4"" - 11 Diş | R1 / R2 / Interlock | PN 160 Bar | 390 gr |
| 1-1/2"" Hortum (DN38) | G 1-1/2"" - 11 Diş | R1 / R2 / Interlock | PN 125 Bar | 540 gr |
Kullanım Alanları (Applications)
- Gemi ve yat inşa sanayi yüksek basınçlı esnek hidrolik hortum montajları
- Makine dairesi ana ve yardımcı motor yakıt besleme, yağlama yağı transfer hatları
- Güverte üstü kreynler, ırgat üniteleri ve kargo kapağı hidrolik esnek bağlantıları
- Yüksek mekanik vibrasyonlu ve esneme gerektiren endüstriyel proses akışkan devreleri
Marine Hidrolik Sistemlerinde BSP Erkek Hortum Başlıkları ve Pres Teknolojisinin Mühendislik Esasları
Denizcilik ve offshore endüstrisinde, makinelerin ve hidrolik aktüatörlerin yarattığı yüksek frekanslı sürekli titreşimler ile ani yön değişimlerinden doğan koç darbeleri, sert boru hatlarında metal yorulmalarına ve çatlamalara yol açabilir. Bu sarsıntıları absorbe etmek ve hareketli mekanizmaları beslemek amacıyla esnek hidrolik hortum devreleri kullanılır. Tesisatın esnek kısımlarını sabit mekanik bloklara bağlayan Paslanmaz düz hidrolik hortum rakorları (BSP Erkek), presleme yöntemiyle hortuma kalıcı olarak kenetlenen ve yüksek basınçlar altında sızdırmazlık bütünlüğünü koruyan birincil bağlantı elemanlarıdır.
ED-Ring Kalıp Conta ve 60 Derece Konik Havşa Güvenliği
ISO 228-1 standardına uygun olarak üretilen silindirik (paralel) hatlı BSP erkek hortum rakorlarının profesyonel tasarımı, iki yönlü sızdırmazlık disiplini sunar. Rakorun diş bittiği flanş tabanında yer alan conta yuvası, vidalanacak iç dişli porta otururken elastomer esaslı bir ED-Ring kalıp contanın veya yumuşak bakır pulun preslenmesiyle gövde sızdırmazlığını kilitler. İç kısımda yer alan 60 derecelik havşa açısı (cone seat) ise, karşısına gelebilecek 60° iç konik fırdöndü somunlu hortum veya boru uçlarıyla metal-metal teması kurarak mekanik sızdırmazlık bariyeri oluşturur, ağır hidrolik şoklar altında esneme yapmaz.
Ağır İşletme Şartlarında Neden AISI 316L (SS316L) Tercih Edilmelidir?
Gemi güverte üstü vinç mekanizmaları, ırgat üniteleri, sintine hatları ve değişken sıcaklık dalgalanmalarının bulunduğu makine daireleri sürekli olarak yüksek neme ve deniz suyunun yıpratıcı klorür iyonu saldırılarına maruz kalır. ICAF kurumsal kalitesiyle monoblok dövme veya çubuk malzemeden hassas CNC tezgahlarında mikron hatasız işlenen düz hortum rakorlarımız, pürüzsüz tırtıllı kuyruk yapısı sayesinde hortum iç kauçuğunu zedelemeden maksimum kavrama sağlar. AISI 316L paslanmaz çeliğin içerdiği molibden katkısı karıncalanma (pitting) korozyonunu bloke ederken, düşük karbon (L) sınıfı olması hortum rakorunun pres makinesinde devasa radyal basınçlar altında sıkılması esnasında nipel gövdesinde çatlama veya moleküler kırılma risklerini sıfıra indirir.
