Paslanmaz BSP – UNF Ters Rakorlar SS316
Teknik özellikler ve kullanım alanları

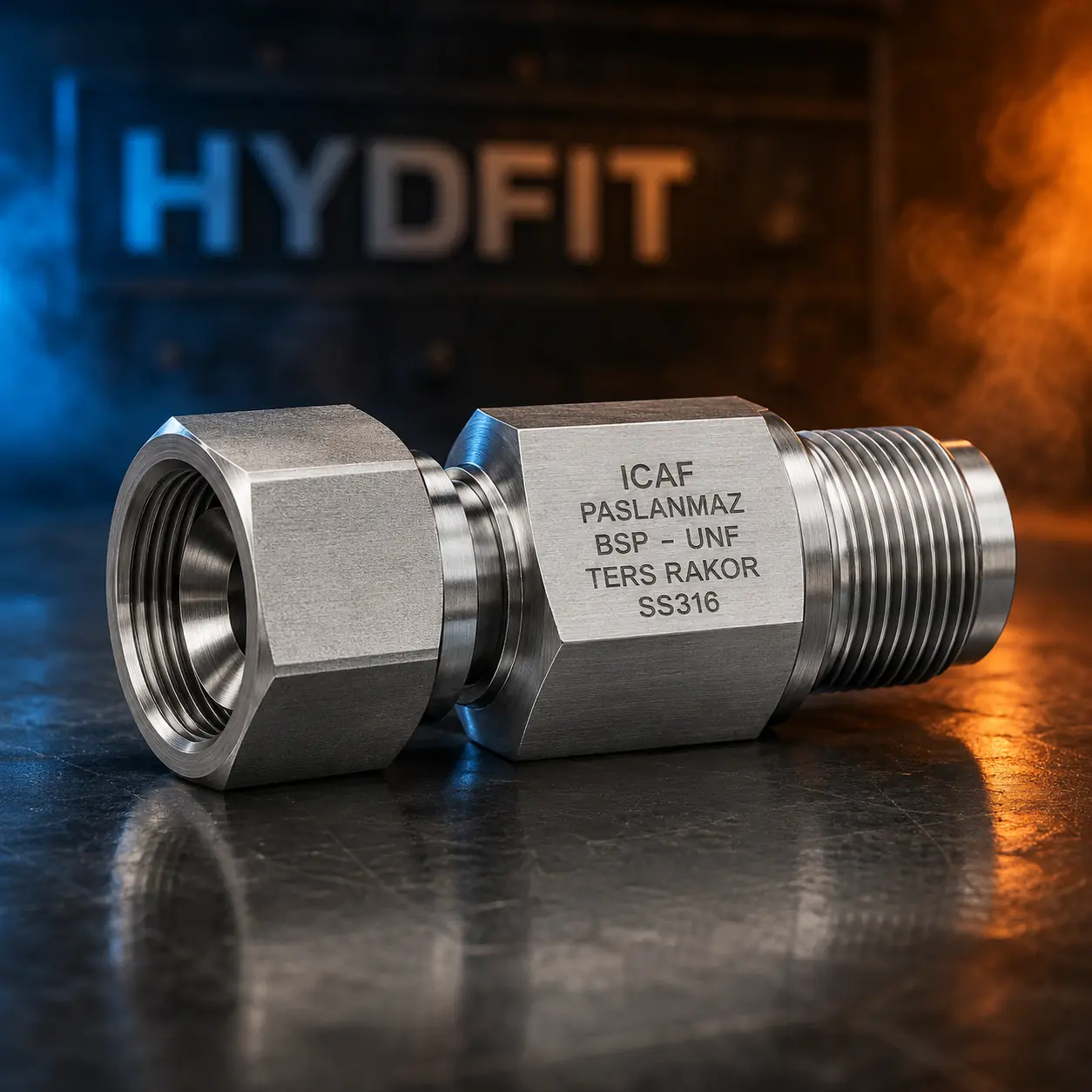

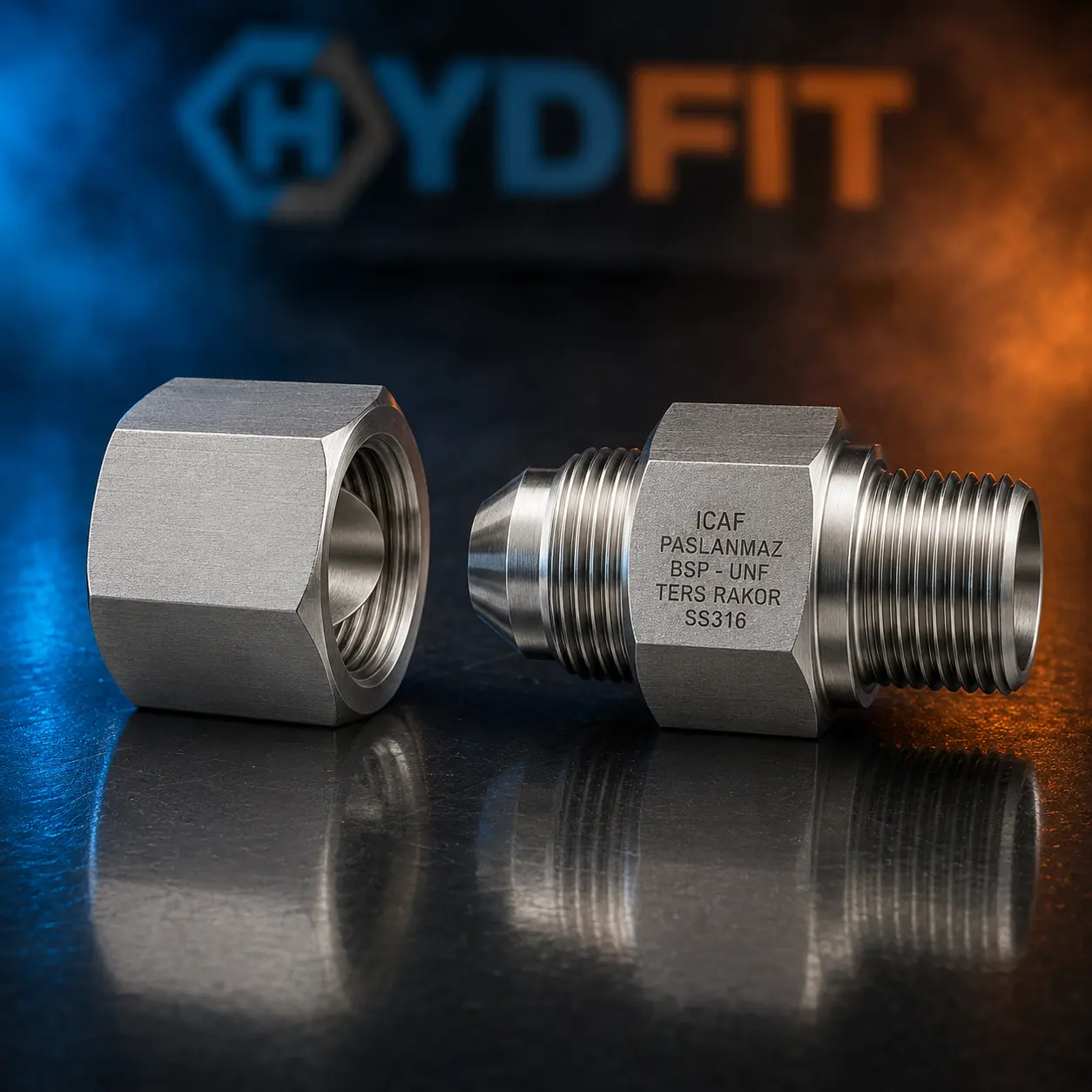

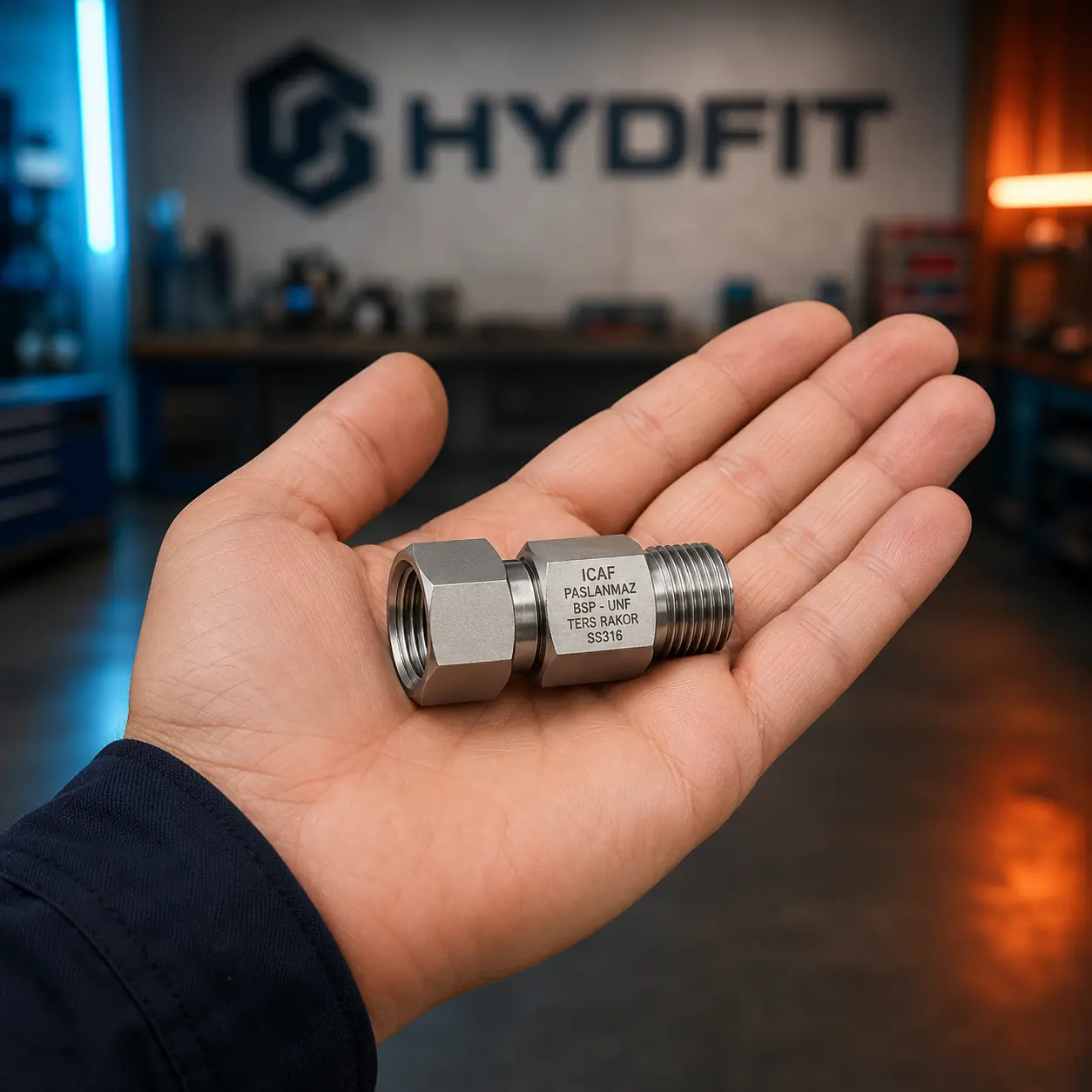

Paslanmaz BSP – UNF Ters Rakorlar (Çift Taraflı İç Dişli / Dişi), silindirik BSP erkek dişli hat ekipmanları ile Amerikan normu UNF/JIC erkek dişli boru uçlarının, valflerin veya basınç göstergelerinin güvenli ve sızdırmaz şekilde bağlanması amacıyla geliştirilmiştir. Monoblok SS316L (AISI 316L) paslanmaz çelik gövde yapısı; yüksek basınç, mekanik vibrasyon, nem ve deniz suyu gibi en ağır marine çalışma koşullarında tam sızdırmazlık sunar.
SS316L Teknik Özellikler (Technical Specifications)
| Malzeme Kalitesi | AISI 316L / EN 1.4404 / SS316L (Marine Grade) |
| BSP Dişi Bağlantı Normu | ISO 228-1 standardına uygun silindirik iç diş (G Diş / Dişi) |
| UNF Dişi Bağlantı Normu | ASME B1.1 standardına uygun ince hatlı Amerikan iç diş (UNF/JIC Dişi) |
| Sızdırmazlık Yapısı | BSP tarafta taban pulu yuvası; UNF tarafta 74° JIC havşa/pul sızdırmazlık uyumu |
| Gövde Yapısı | Çift tarafı iç dişli manşon tipi, altı köşe anahtar ağızlı monoblok tasarım |
Ürün Ölçü Tablosu (Product Dimensions Table)
| BSP İç Diş Ölçüsü (G) | UNF İç Diş Ölçüsü | Uyumlu JIC Boru Ölçüsü | Anahtar Ağzı (Hex) | Ağırlık (gr) |
|---|---|---|---|---|
| G 1/8" İç Diş | 7/16" - 20 UNF | 1/4" JIC Tube | 17 mm | 38 gr |
| G 1/4" İç Diş | 7/16" - 20 UNF | 1/4" JIC Tube | 19 mm | 52 gr |
| G 1/4" İç Diş | 1/2" - 20 UNF | 5/16" JIC Tube | 19 mm | 58 gr |
| G 1/4" İç Diş | 9/16" - 18 UNF | 3/8" JIC Tube | 22 mm | 65 gr |
| G 3/8" İç Diş | 9/16" - 18 UNF | 3/8" JIC Tube | 22 mm | 72 gr |
| G 3/8" İç Diş | 3/4" - 16 UNF | 1/2" JIC Tube | 27 mm | 115 gr |
| G 1/2" İç Diş | 3/4" - 16 UNF | 1/2" JIC Tube | 27 mm | 130 gr |
| G 1/2" İç Diş | 7/8" - 14 UNF | 5/8" JIC Tube | 32 mm | 185 gr |
| G 3/4" İç Diş | 1-1/16" - 12 UN | 3/4" JIC Tube | 38 mm | 265 gr |
| G 1" İç Diş | 1-5/16" - 12 UN | 1" JIC Tube | 46 mm | 395 gr |
Kullanım Alanları (Applications)
- Amerikan ve Avrupa menşeili hidrolik komponentlerin ara geçiş bağlantıları
- Gemi makine daireleri basınç kontrol panelleri ve manometre enstrümantasyon hatları

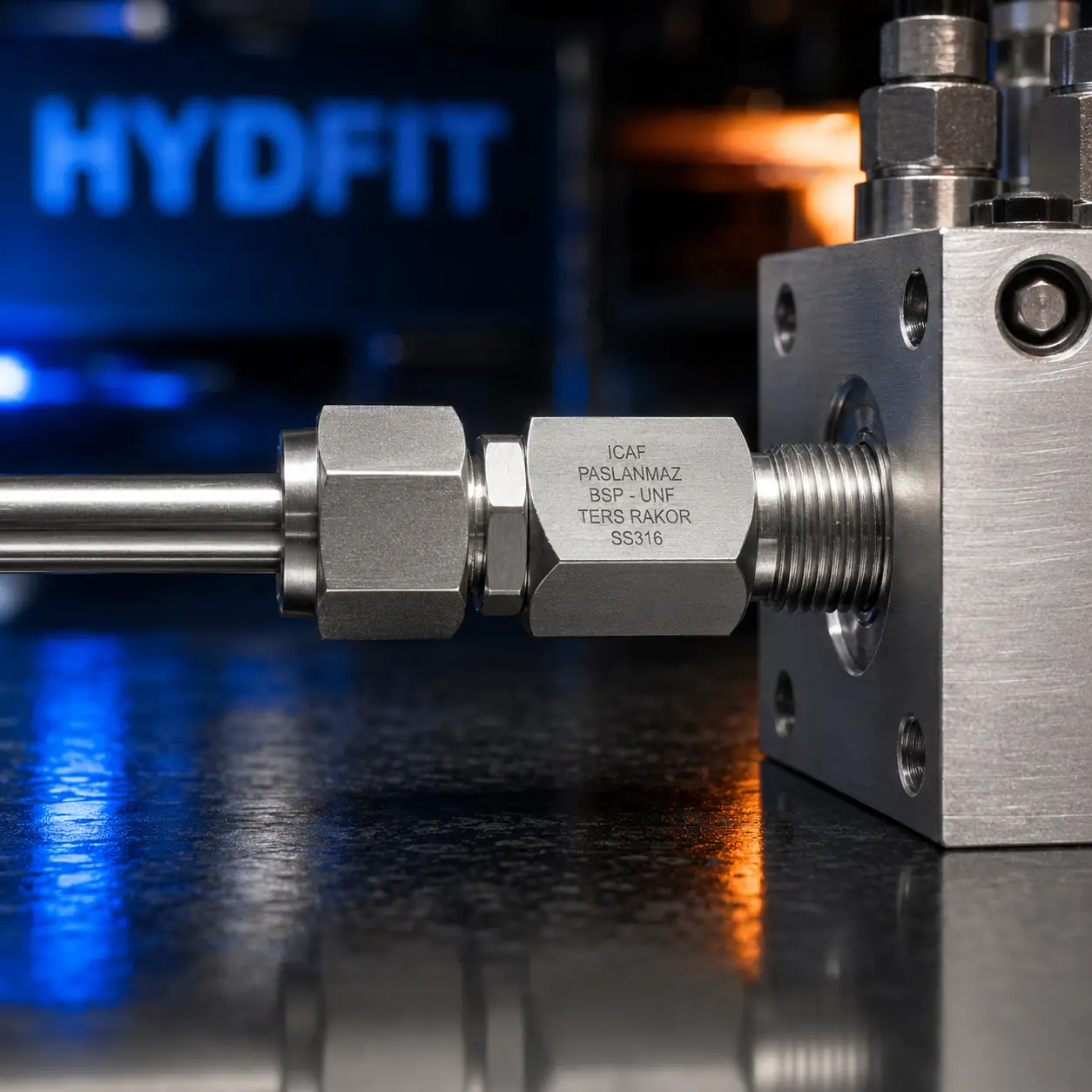

- Hidrolik valf blokları, yön denetim valfleri ve servo motor test standları
- Açık güverte donatımları, kimyasal kargo tankerleri yardımcı enstrüman şebekeleri
Gemi Hidrolik Sistemlerinde BSP ve UNF Diş Normlarının Entegrasyonu ve Hibrit Adaptör Mühendisliği
Uluslararası denizcilik endüstrisinde, farklı coğrafyalarda (Amerika, Avrupa, Asya) üretilen mekanik teçhizatların aynı gemi gövdesinde buluşması, tersane donatım süreçlerinde standart uyumsuzluklarını beraberinde getirir. Özellikle hidrolik güç üniteleri, kontrol valfleri ve manometre panellerinde, Avrupa menşeili cihazlar genellikle silindirik BSP (G) erkek diş normuna sahipken, Amerikan menşeili hidrolik hortum başlıkları veya boru bağlantıları UNF (Unified Fine Thread) / JIC standartlarında imal edilir. Bu iki uyumsuz dişi yapıyı birbirine sızdırmaz şekilde bağlamak amacıyla tasarlanan Paslanmaz BSP – UNF Ters Rakorlar, çift taraflı iç dişli mimarisiyle en güvenilir yapısal adaptasyonu sağlar.
İki Farklı Uluslararası Diş Standartının Mekanik Analizi
Bu ters geçiş adaptörünün monoblok gövdesi, arama motorlarında teknik enspektörlerin en çok sorguladığı iki farklı sızdırmazlık geometrisini kusursuzca barındırır:
- BSP İç Diş Tarafı (ISO 228-1): 55 derecelik diş açısına sahip paralel hatlı silindirik bir mimaridir. Bu bölüme vidalanan erkek rakor portunun sızdırmazlığı, rakorun dip flanş yüzeyinin nipel tabanındaki düz sathı ezmesi ve araya konulan bakır veya bonded seal pulun sızdırmazlık contası vazifesi görmesiyle kilitlenir.
- UNF İç Diş Tipi (ASME B1.1): 60 derecelik diş açısına sahip, inç başına düşen diş sayısı yüksek olan hassas ve ince adımlı bir Amerikan normudur. JIC 37°/74° havşalı hortum ve boru rakor sistemleriyle eşleştiğinde metal-metal temasıyla mekanik sızdırmazlık bariyeri oluşturur, yüksek vibrasyonda gevşeme yapmaz.
Ağır İşletme Şartlarında Neden AISI 316L (SS316L) Kullanılmalıdır?
Gemi enstrümantasyon hatları ve hidrolik manifold geçişleri, yüksek mekanik vibrasyonun yanı sıra sintine suları, tuz yüklü deniz atmosferi ve değişken sıcaklık dalgalanmalarına maruz kalır. ICAF kurumsal üretim standartlarına uygun olarak monoblok çubuk malzemeden hassas CNC tezgahlarında işlenen SS316L paslanmaz çelik gövdeler, olağanüstü pürüzsüz bir diş yüzey kalitesine sahiptir. Malzemenin yapısındaki molibden katkısı klorür saldırılarının yol açtığı karıncalanma (pitting) korozyonunu bloke ederken, düşük karbon (L) sınıfı olması yüksek tork değerleriyle yapılan montajlarda dişlerin birbirine kaynayarak kilitlenmesini (galling) önler.
