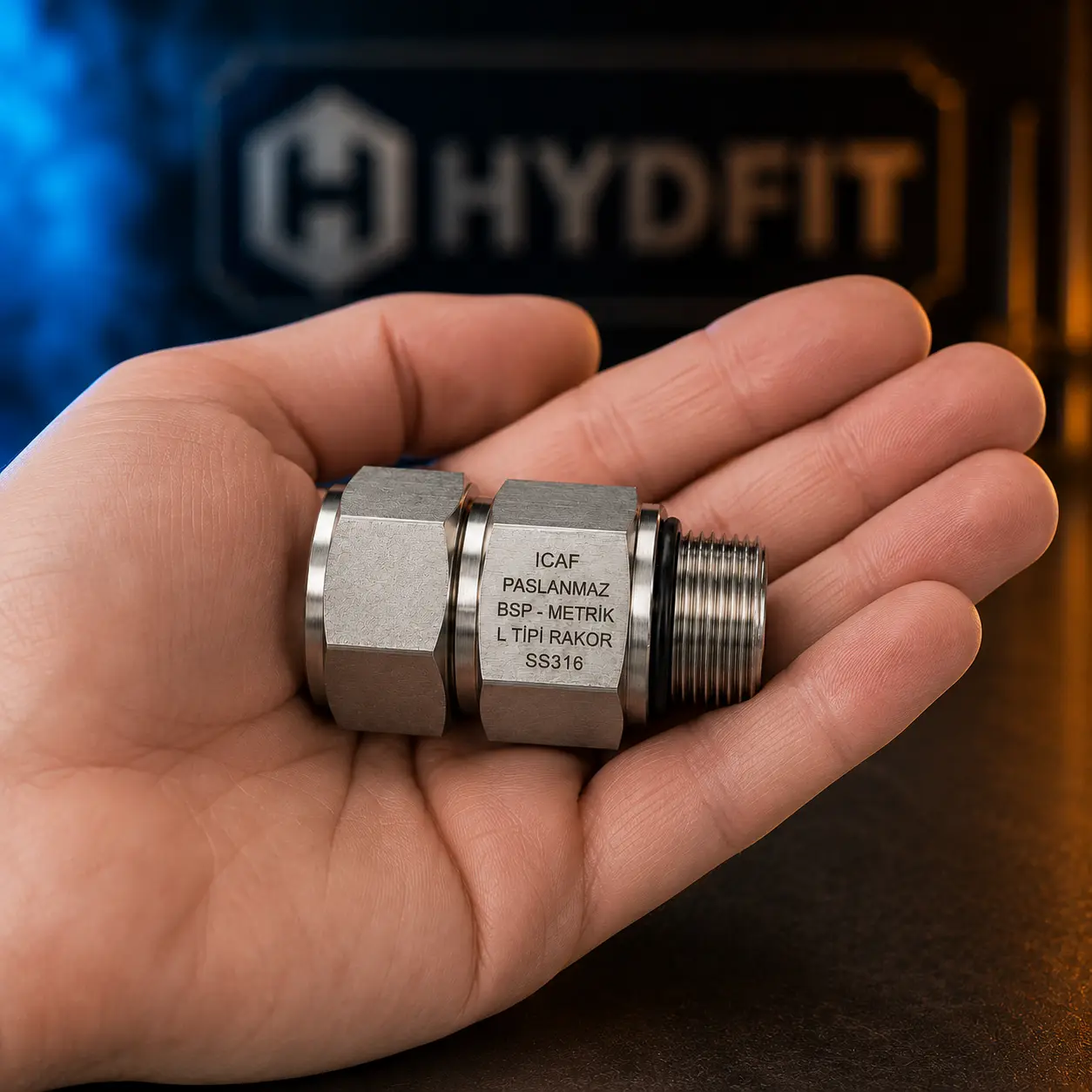

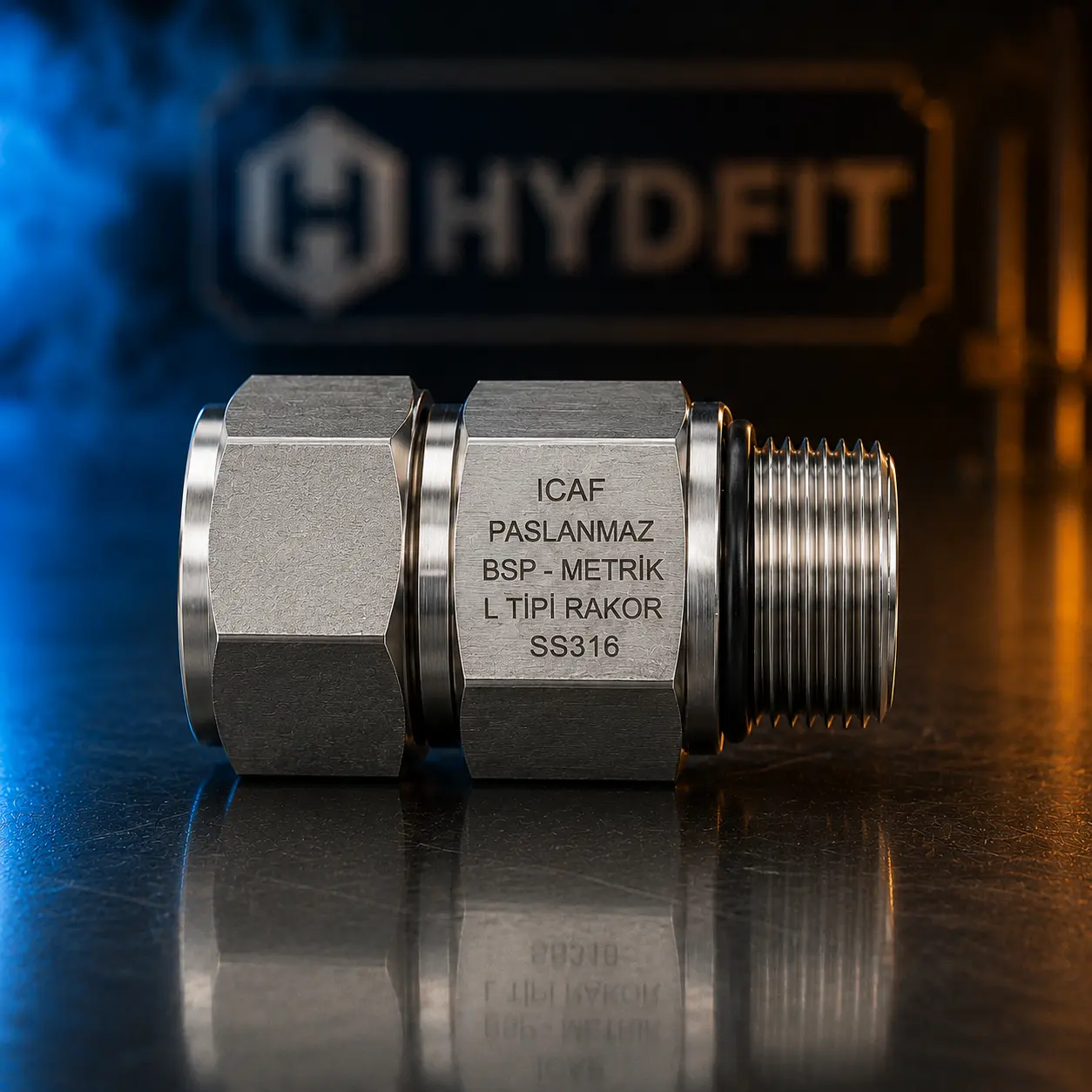

Paslanmaz BSP – Metrik L Tipi Rakorlar SS316
Teknik özellikler ve kullanım alanları
Paslanmaz BSP – Metrik L Tipi Düz Erkek Rakorlar, silindirik BSP iç dişli manifold blokları, valfler, pompalar ve mekanik ekipman çıkışları ile metrik hafif seri (L) hidrolik/pnömatik boru hatlarının güvenli ve sızdırmaz şekilde bağlanması amacıyla geliştirilmiştir. Monoblok SS316 (AISI 316L) paslanmaz çelik gövde yapısı; yüksek basınç, nem, korozif kimyasallar ve deniz suyu gibi en ağır denizcilik ve işletme şartlarında tam sızdırmazlık ve yüksek mekanik mukavemet sunar.
SS316 Teknik Özellikler (Technical Specifications)
| Malzeme Kalitesi | AISI 316L / EN 1.4404 / SS316 (Marine Grade) |
| BSP Erkek Bağlantı Normu | ISO 228-1 standardına uygun silindirik erkek diş (G Diş) |
| Metrik Bağlantı Normu | DIN 2353 / ISO 8434-1 uyumlu 24° L (Hafif) serisi bağlantı |
| Sızdırmazlık Formu | BSP erkek tarafında ED-Ring (Kalıp Conta) veya pul yuvalı tasarım |
| Gövde Yapısı | Düz yapı, altı köşe anahtar ağızlı kompakt monoblok gövde |
Ürün Ölçü Tablosu (Product Dimensions Table)
| BSP Erkek Diş Ölçüsü (G) | Metrik Bağlantı (Boru OD) | Seri Sınıfı & Sızdırmazlık Tipi | Anahtar Ağzı (Hex) | Ağırlık (gr) |
|---|---|---|---|---|
| G 1/8" | 6 mm | 6L (24° İç Konik) | 14 mm | 24 gr |
| G 1/4" | 8 mm | 8L (24° İç Konik) | 19 mm | 38 gr |
| G 1/4" | 10 mm | 10L (24° İç Konik) | 19 mm | 44 gr |
| G 3/8" | 12 mm | 12L (24° İç Konik) | 22 mm | 58 gr |
| G 1/2" | 15 mm | 15L (24° İç Konik) | 27 mm | 88 gr |
| G 1/2" | 18 mm | 18L (24° İç Konik) | 27 mm | 112 gr |
| G 3/4" | 22 mm | 22L (24° İç Konik) | 32 mm | 165 gr |
| G 1" | 28 mm | 28L (24° İç Konik) | 41 mm | 245 gr |
| G 1-1/4" | 35 mm | 35L (24° İç Konik) | 50 mm | 360 gr |
| G 1-1/2" | 42 mm | 42L (24° İç Konik) | 55 mm | 480 gr |
Kullanım Alanları (Applications)
- Orta ve yüksek basınçlı gemi hidrolik boru devreleri ve manifold bağlantıları
- Pnömatik kontrol hatları, otomasyon panoları ve enstrümantasyon şebekeleri
- Gemi makine dairesi yakıt transfer, yağlama ve tatlı su servis hatları
- Kimya endüstrisi, endüstriyel proses tesisleri ve korozif akışkan hatları
Marine Hidrolik Hatlarında Silindirik BSP Erkek Diş (G) ve DIN 2353 Metrik Boru Entegrasyonu

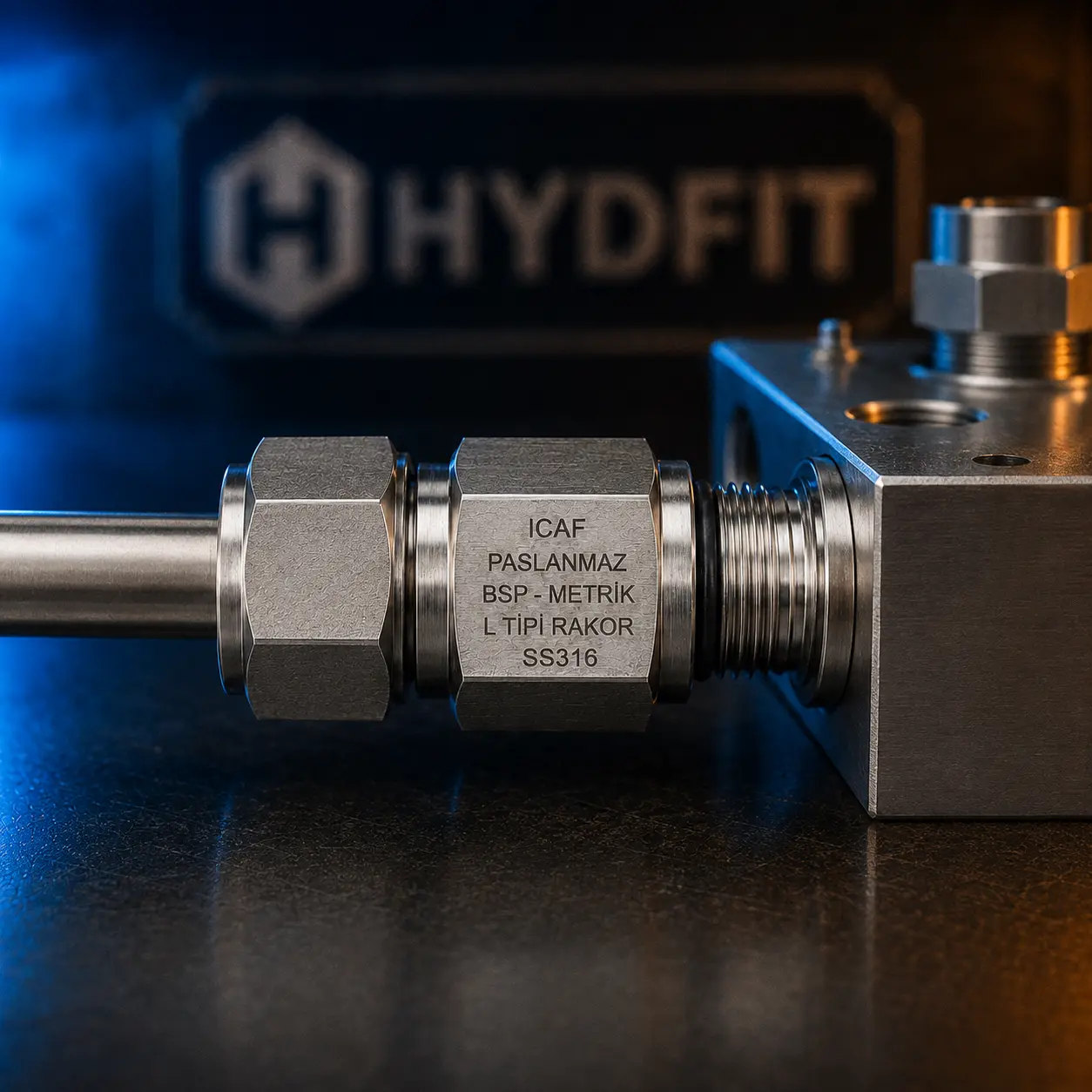

Denizcilik hidrolik ve pnömatik donatımlarında, Avrupa menşeili ekipman üreticileri (valf blokları, hidrolik manifoldlar, filtre gövdeleri ve pompalar) bağlantı portlarını çoğunlukla silindirik iç dişli BSP (British Standard Pipe - G Diş) standardında üretirler. Sahanın ana dağıtım hatları ise çoğunlukla milimetrik ölçülerdeki çekme borulardan meydana gelir. Bu iki ana mekanik yapının sızdırmaz, güvenli ve kompakt bir şekilde birleştirilmesi tesisatın ömrü açısından kritiktir. Paslanmaz BSP – Metrik L Tipi düz erkek rakorlar, bu iki farklı geometrik norm arasında en kararlı geçişi sağlayan yüksek performanslı mekanik bağlantı elemanlarıdır.

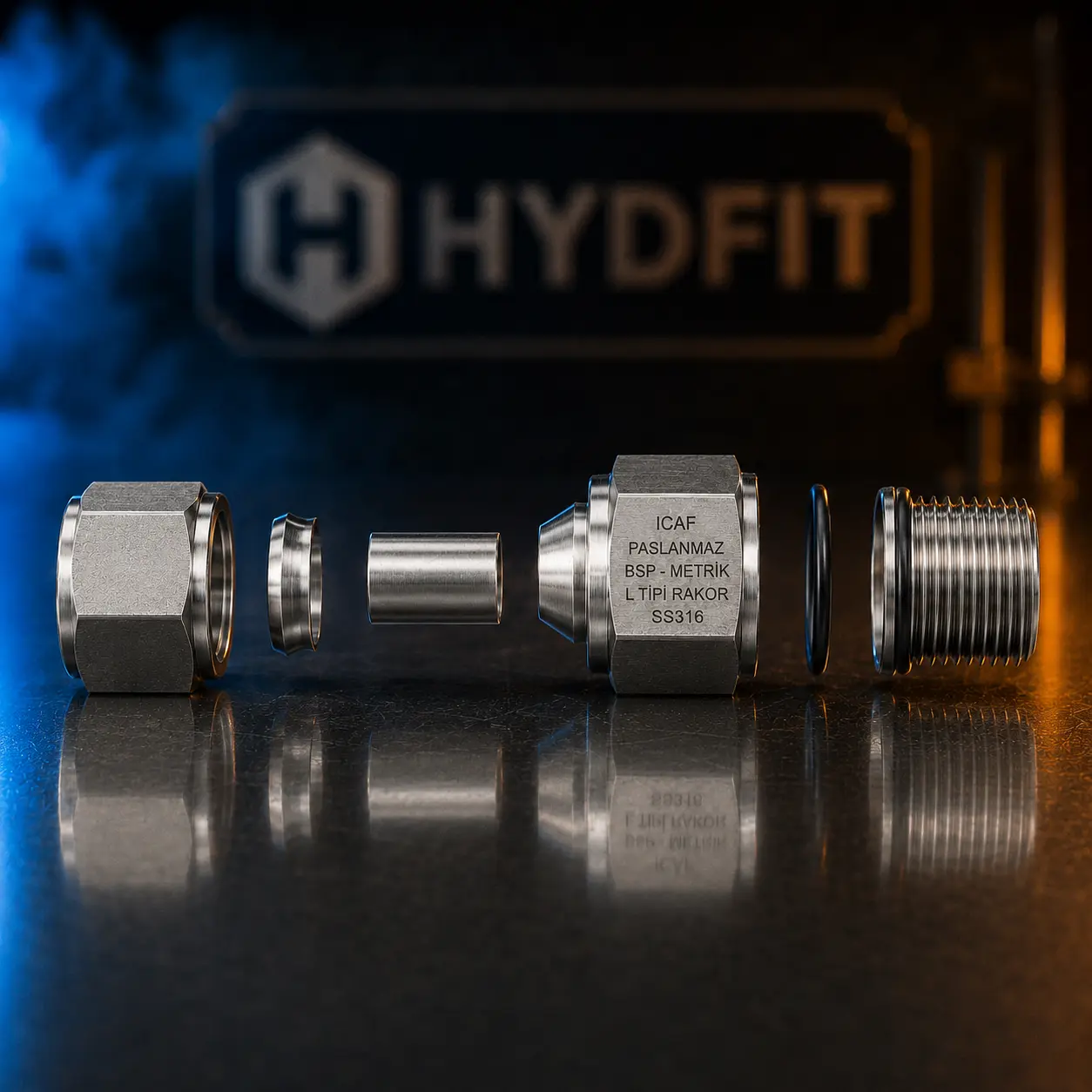

Çift Kademeli Güvenli Sızdırmazlık Mekanizması
Bu düz erkek rakorun profesyonel endüstriyel tasarımı, iki farklı sızdırmazlık disiplinini tek bir monoblok gövdede kusursuzca bir araya getirir:
- BSP Erkek Tarafı (ISO 228-1): Silindirik (paralel) diş yapısına sahip olan bu uçta sızdırmazlık dişlerin arasına sarılan sızdırmazlık malzemeleriyle değil, dişin bittiği flanş tabanına yerleştirilen özel geometrili bir elastomer conta (ED-Ring) veya bonded seal pul yardımıyla sağlanır. Bu yapı, yüksek akışkan debileri ve ani basınç dalgalanmalarında pulun dışa doğru fırlamasını engelleyen bir koruma havşasına sahiptir.
- Metrik L (Hafif) Seri Tarafı: DIN 2353 / ISO 8434-1 standardına göre 24 derecelik bir iç havşaya sahiptir. Bu tarafta sızdırmazlık, somunun sıkılmasıyla borunun üzerine kilitlenen kesme yüksüğünün (cutting ring) nipel iç konisine metal-metal temasıyla preslenmesi sonucu elde edilir.
Ağır Deniz Şartlarında AISI 316L (SS316) Tercihinin Nedeni
Gemi yaşam mahalleri, makine daireleri ve açık güverte üzeri hidrolik servis hatları sürekli olarak yüksek neme, vibrasyona ve deniz suyunun korozif tuz tuzaklarına maruz kalır. ICAF kalitesiyle yüksek hassasiyetli CNC tezgahlarında monoblok dövme/çubuk malzemeden işlenen rakorlarımız, üstün bir yüzey pürüzsüzlüğüne sahiptir. AISI 316L paslanmaz çeliğin içerdiği molibden alaşımı, klorür iyonlarının neden olduğu mikro çatlak korozyonlarını tamamen engeller. Düşük karbon yapısı sayesinde montaj esnasında tersane personelinin uygulayacağı yüksek sıkma torkları altında diş ezilmesi veya mekanik gerilim çatlaması (galling) yaşanmaz, sistemin uzun yıllar boyunca sızıntısız çalışmasını garanti eder.
